Общая характеристика
Фотокор № 1 — складная пластиночная фотокамера универсального типа формата 9×12 см. Первый советский массовый фотоаппарат, выпускавшийся Ленинградским государственным оптико-механическим заводом (ГОМЗ, ныне ЛОМО) с
1930 по 1941 год. Общий тираж превысил
1 миллион экземпляров — по меркам довоенной промышленности цифра колоссальная.
Камера сыграла в истории отечественной фотографии особую роль: до её появления фототехника в СССР была преимущественно импортной и малодоступной. «Фотокор» — сокращение от «фотокорреспондент» — сделал съёмку массовым занятием и на десятилетие стал главным инструментом советских газетчиков, фотолюбителей и профессиональных ателье.
Конструкция

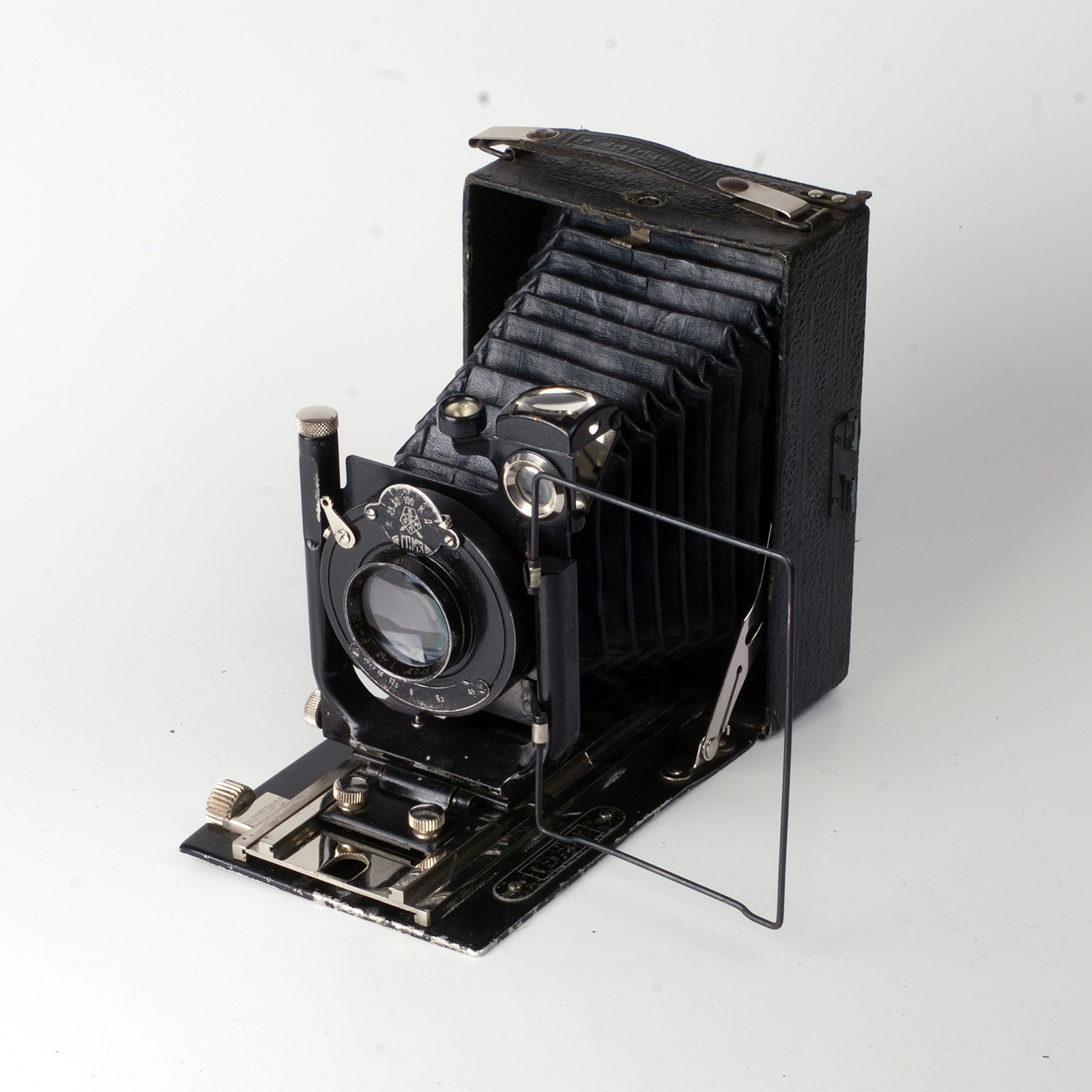

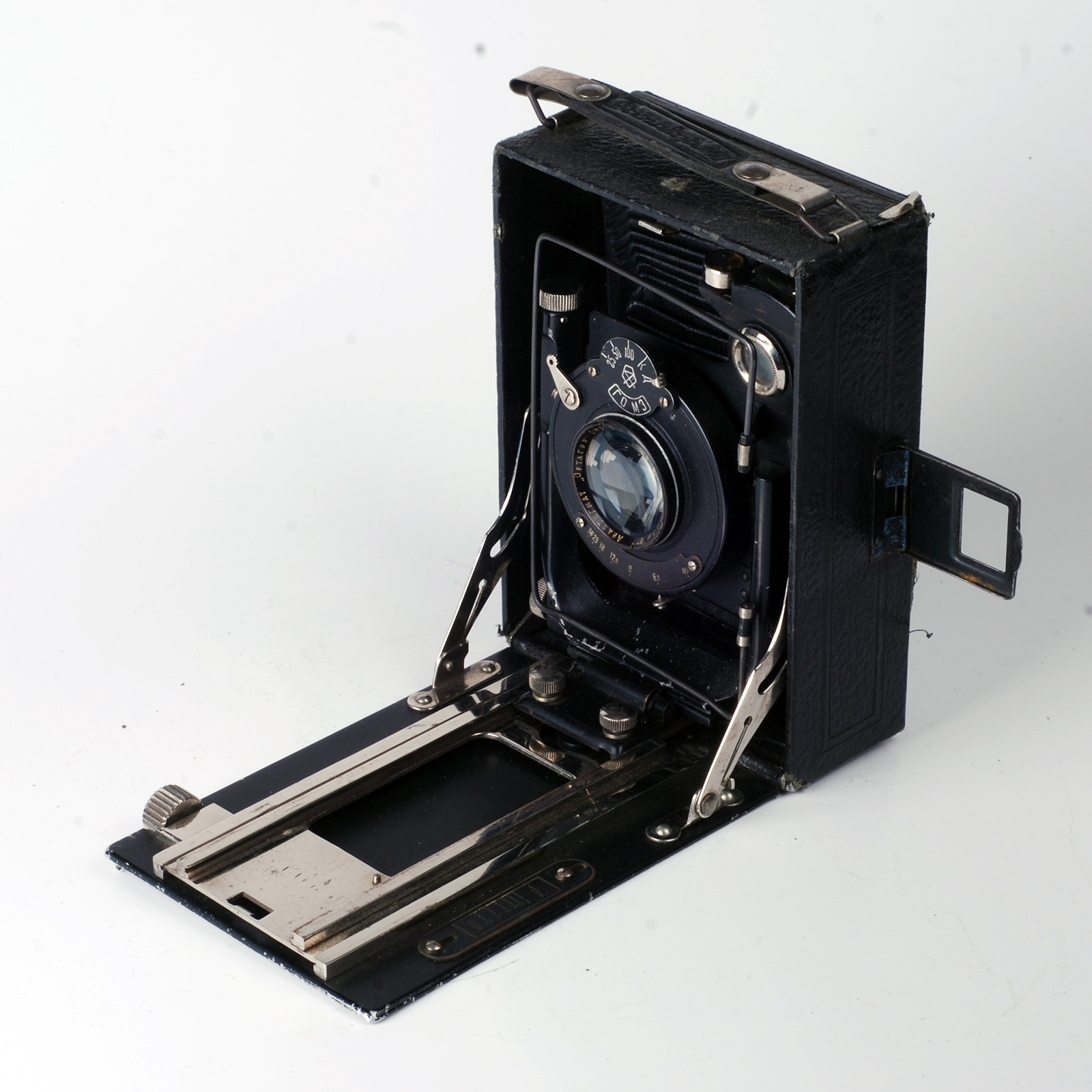

Классическая складная камера с откидной передней панелью и
двойным растяжением меха. Двойное растяжение — важное практическое преимущество: оно позволяет выдвинуть объектив на удвоенное расстояние и снимать с близких дистанций, вплоть до макросъёмки и репродукционных работ, недоступных камерам с одинарным мехом.

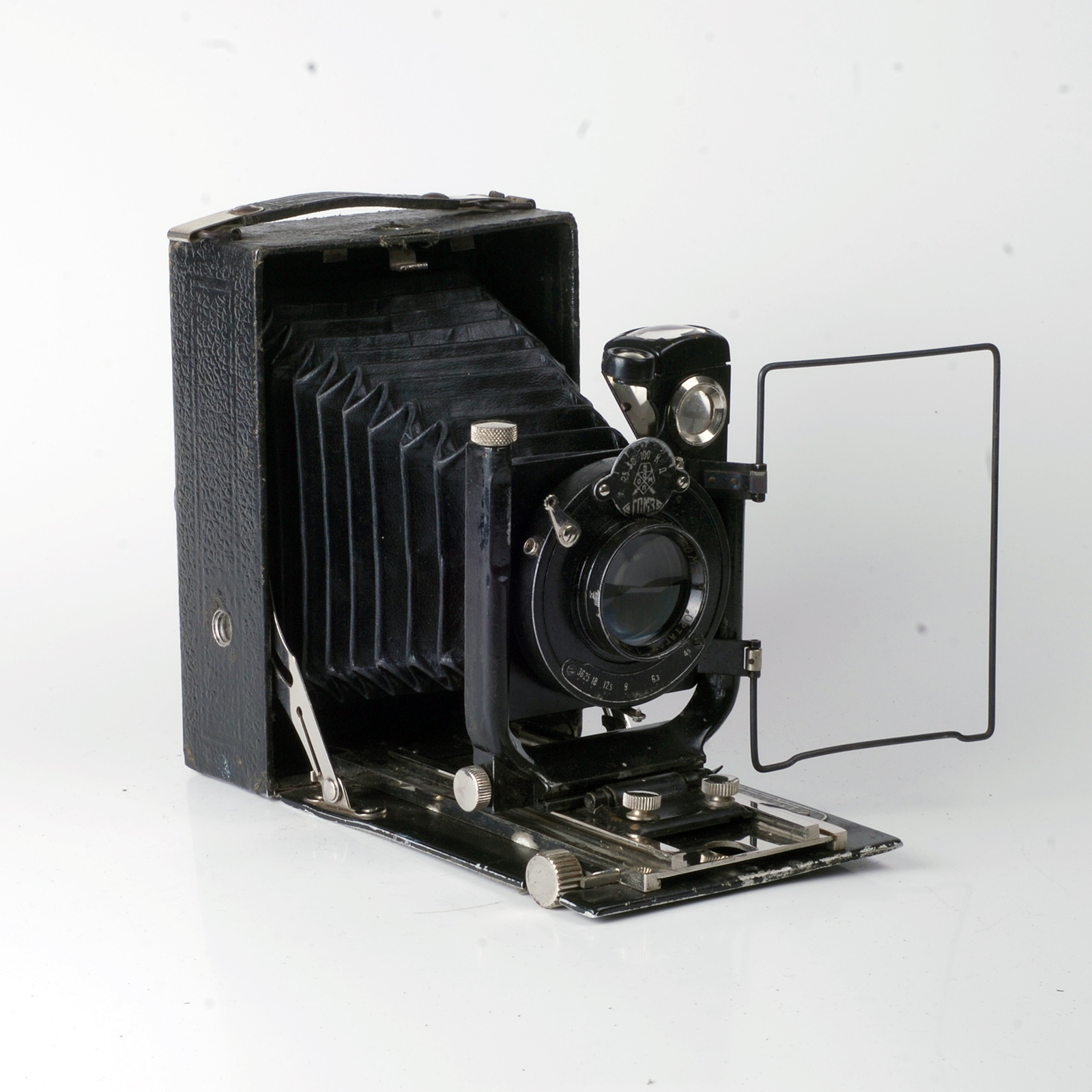

Передняя стойка с объективом перемещается по направляющим корпуса кремальерным механизмом. Предусмотрено
смещение объективной доски по вертикали (шифт) — простейшая форма перспективной коррекции, позволяющая избежать «заваливания» вертикалей при съёмке архитектуры.
Корпус выполнен из дерева, оклеенного кожзаменителем, с металлическими элементами. Мех — многослойный, из прорезиненной ткани.
Наводка на резкость
Предусмотрены два способа:
- По матовому стеклу. Основной прецизионный метод. Матовое стекло устанавливается на место кассеты, изображение наблюдается перевёрнутым — вверх ногами и зеркально. Для удобства применяли складную светозащитную шторку или тёмное покрывало
- По шкале расстояний. Оперативный способ для репортажной съёмки: дистанция оценивается на глаз и устанавливается по гравированной шкале на направляющих
Дальномера камера не имеет.
Видоискатели
Их два, оба вспомогательные:

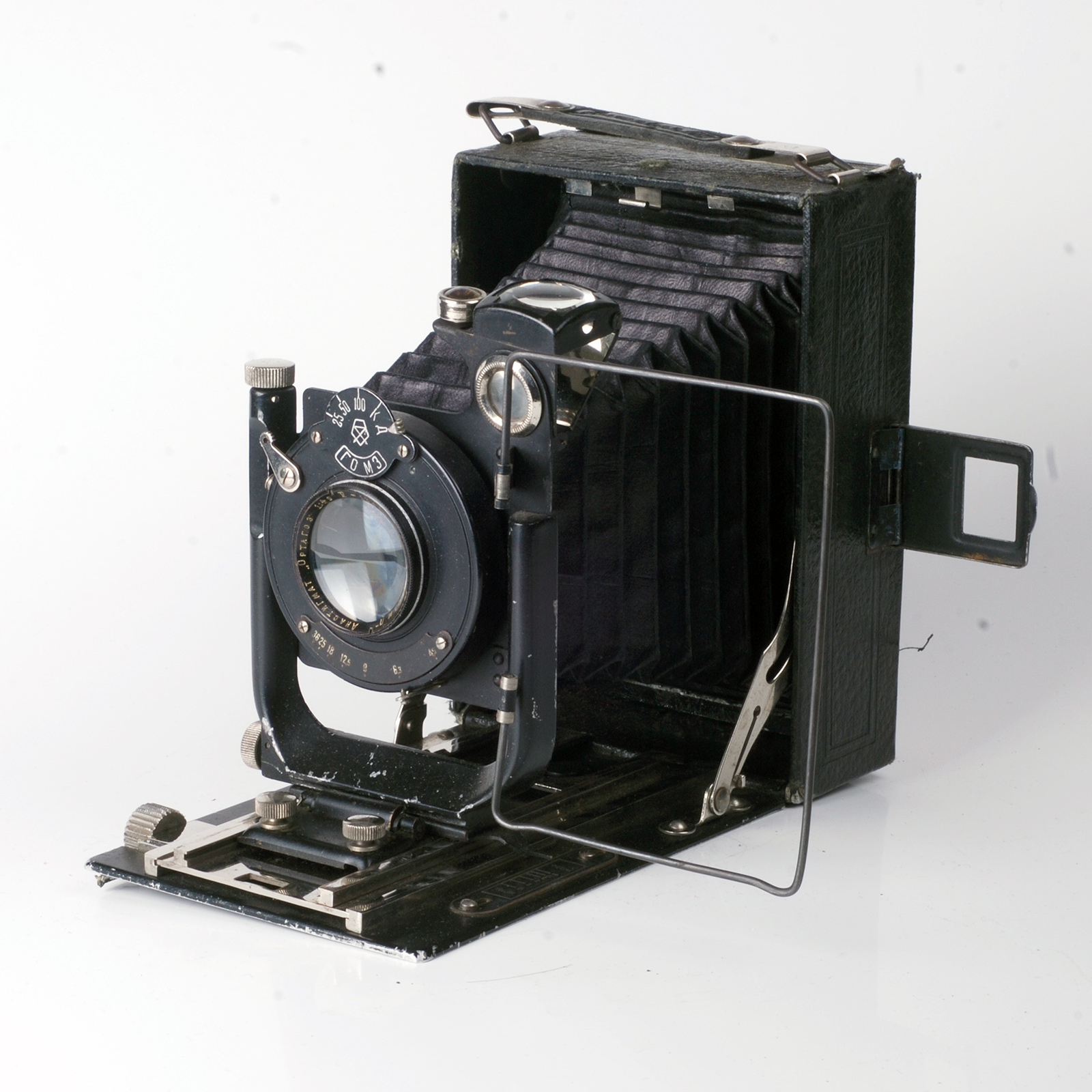

- Рамочный (спортивный) — откидная рамка на передней стойке и визирная мушка. Позволяет быстро кадрировать при съёмке с рук движущихся объектов

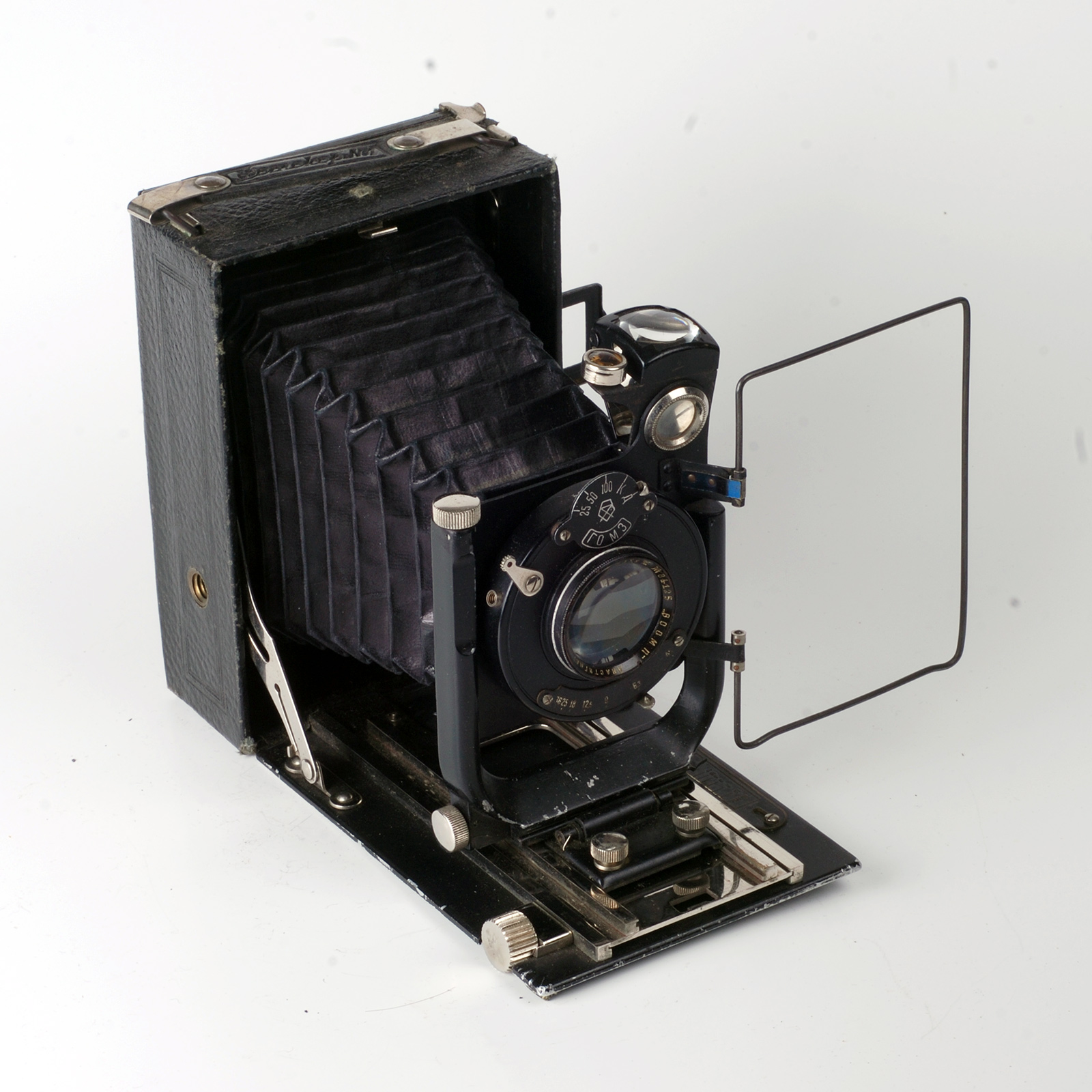

- Зеркальный поворотный с уровнем — небольшой оптический видоискатель с зеркалом, дающий уменьшенное изображение. Поворачивается для съёмки в вертикальном и горизонтальном положении, оснащён пузырьковым уровнем для контроля горизонта
Кассеты

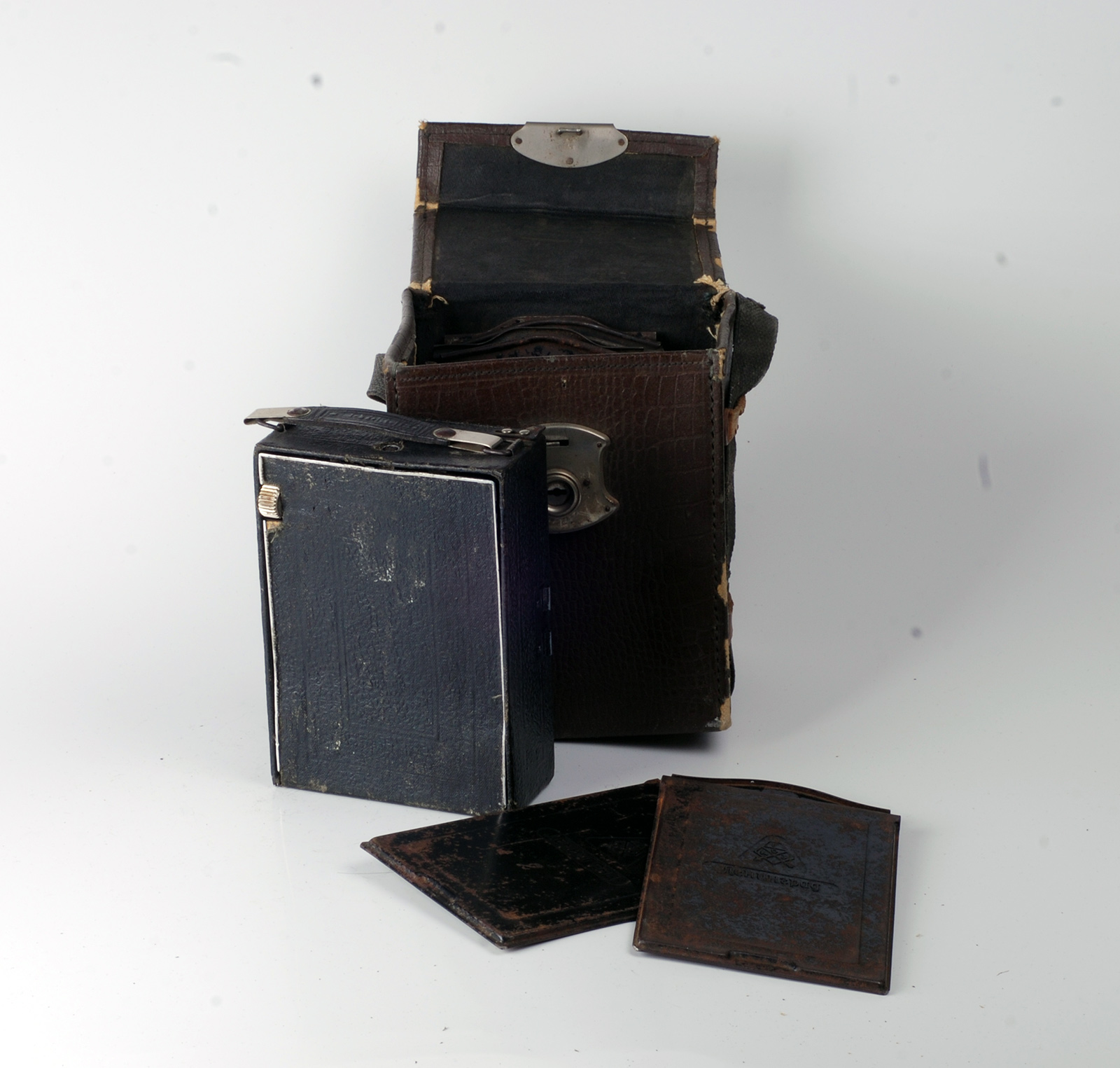

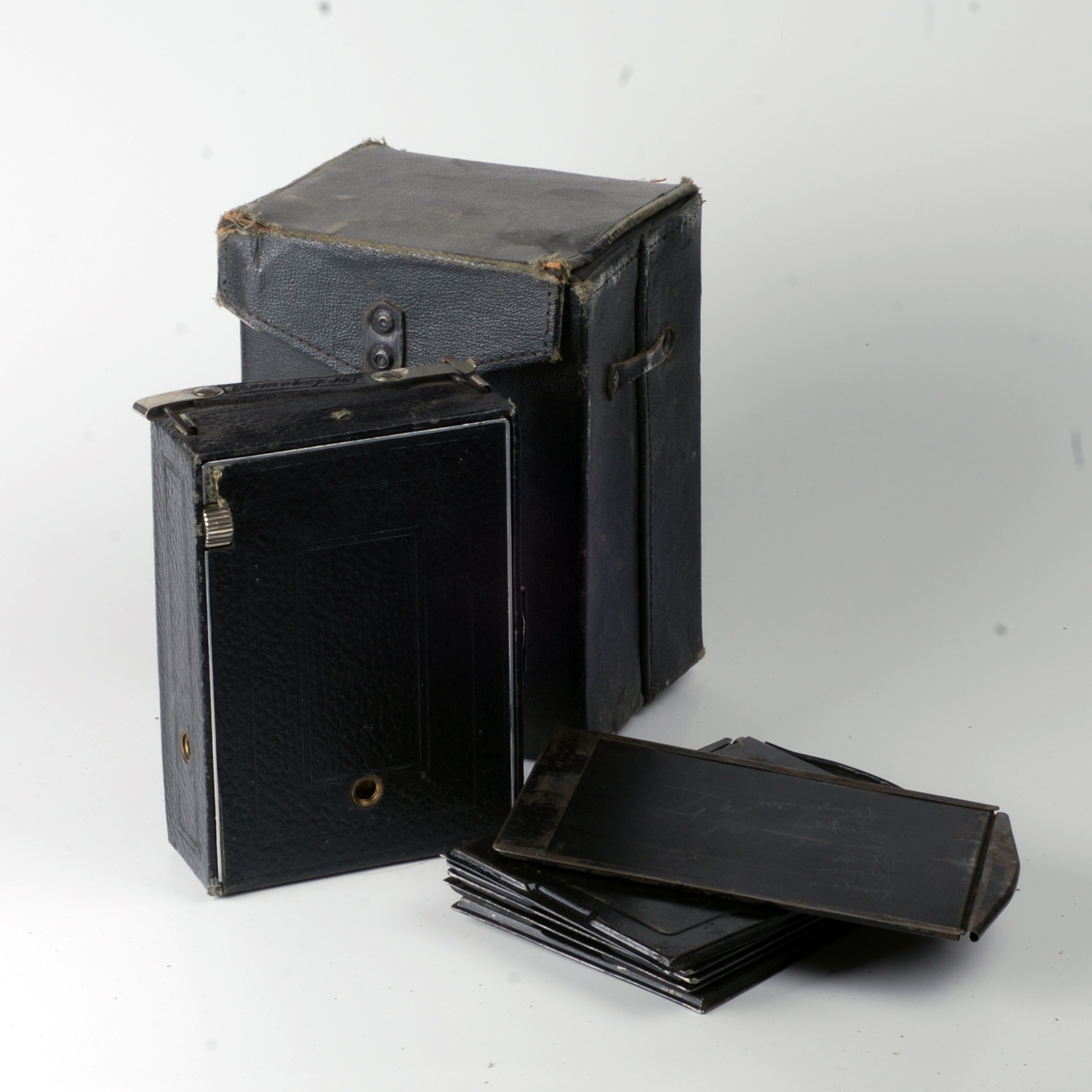

Камера комплектовалась
металлическими односторонними кассетами вдвижного типа под фотопластинки 9×12 см. Стандартный комплект — три кассеты, что позволяло сделать три снимка без перезарядки в темноте.
Существовали также адаптеры для съёмки на плоскую плёнку и рулонную плёнку типа 120 через специальную приставку, однако основным носителем оставались стеклянные фотопластинки.
Объектив
Штатная оптика —
«Ортагоз» 1:4,5 / 135 мм, четырёхлинзовый анастигмат производства ГОМЗ, разработанный по схеме, близкой к типу «Тессар». Объектив несменный, установлен в затворную оправу.
На части выпусков, особенно ранних, встречались объективы
«Перископ» — упрощённая двухлинзовая схема с меньшей светосилой, ставившаяся на бюджетные комплектации.
Диафрагма ирисовая, значения:
4,5 – 6,3 – 9 – 12,5 – 18 – 25 – 36.
Затвор
Центральный межлинзовый затвор конструкции ГОМЗ, разработанный на основе немецкого затвора
Vario фирмы Gauthier. Работает
без предварительного взвода — спуск производится непосредственно нажатием рычага или спускового тросика.
Выдержки: 1/25, 1/50, 1/100 с, а также два ручных режима:
- «К» — короткая (или «моментальная от руки»): затвор открыт всё время, пока нажат спуск
- «Д» — длительная: первое нажатие открывает затвор, второе закрывает
Синхроконтакта для вспышки нет — в 1930-х применялись магниевые вспышки, срабатывавшие независимо от затвора.
Технические характеристики
| Параметр |
Значение |
| Тип |
Складная пластиночная камера |
| Производитель |
ГОМЗ, Ленинград |
| Годы выпуска |
1930–1941 |
| Тираж |
Более 1 000 000 экземпляров |
| Формат кадра |
9×12 см |
| Носитель |
Стеклянные фотопластинки, плоская плёнка |
| Мех |
Двойного растяжения |
| Объектив |
Ортагоз 1:4,5 / 135 мм (анастигмат, 4 линзы) |
| Диафрагма |
f/4,5 – f/36 |
| Затвор |
Центральный межлинзовый, тип ГОМЗ (на базе Vario) |
| Выдержки |
1/25, 1/50, 1/100 с, «К», «Д» |
| Взвод затвора |
Не требуется |
| Наводка на резкость |
Матовое стекло, шкала расстояний |
| Видоискатели |
Рамочный, зеркальный поворотный с уровнем |
| Кассеты |
Металлические односторонние, вдвижные |
| Подвижки |
Смещение объективной доски по вертикали |
| Штативные гнёзда |
Два (для горизонтальной и вертикальной съёмки) |
| Масса |
≈ 1,5 кг (без кассет) |
Историческое значение
Разработка «Фотокора» велась в конце 1920-х годов в рамках программы создания отечественной фотопромышленности. За основу была взята распространённая конструкция немецких складных пластиночных камер того времени — прежде всего изделий фирм Zeiss Ikon, Ernemann и Voigtländer, — адаптированная под возможности советского производства.
Массовый выпуск начался в 1930 году. Камера продавалась в комплекте с тремя кассетами, штативом и футляром, стоила по тем временам недёшево, но была принципиально доступнее импорта. К середине 1930-х «Фотокор» стал стандартным инструментом фотокорреспондентов газет и журналов — значительная часть визуальной летописи первых пятилеток снята именно им.
Производство прекратилось в 1941 году с началом Великой Отечественной войны и эвакуацией завода. После войны выпуск не возобновлялся: к тому времени пластиночные камеры уже уступили место плёночным.
Прямых наследников у «Фотокора» не было, однако накопленный опыт лёг в основу дальнейших разработок ГОМЗ.
Съёмка сегодня
Камера остаётся полностью работоспособной: механика простая, электроники нет, затвор поддаётся чистке и регулировке. Основные трудности для современного пользователя:
- Фотопластинки 9×12 не выпускаются. Практикуется резка листовой плёнки формата 4×5 дюймов до нужного размера либо использование самодельных вкладышей в кассеты
- Мех рассыхается. Проверяется на просвет фонариком в затемнённом помещении — микротрещины дают засветки
- Затвор. Загустевшая смазка приводит к неточности выдержек; чаще всего надёжно работают только «К» и «Д»
- Матовое стекло нередко утрачено или разбито; изготавливается самостоятельно
При исправном мехе и объективе камера даёт негатив площадью 108 см² — в 12 раз больше кадра 35 мм, с соответствующей детализацией и характерной пластикой рисунка.
