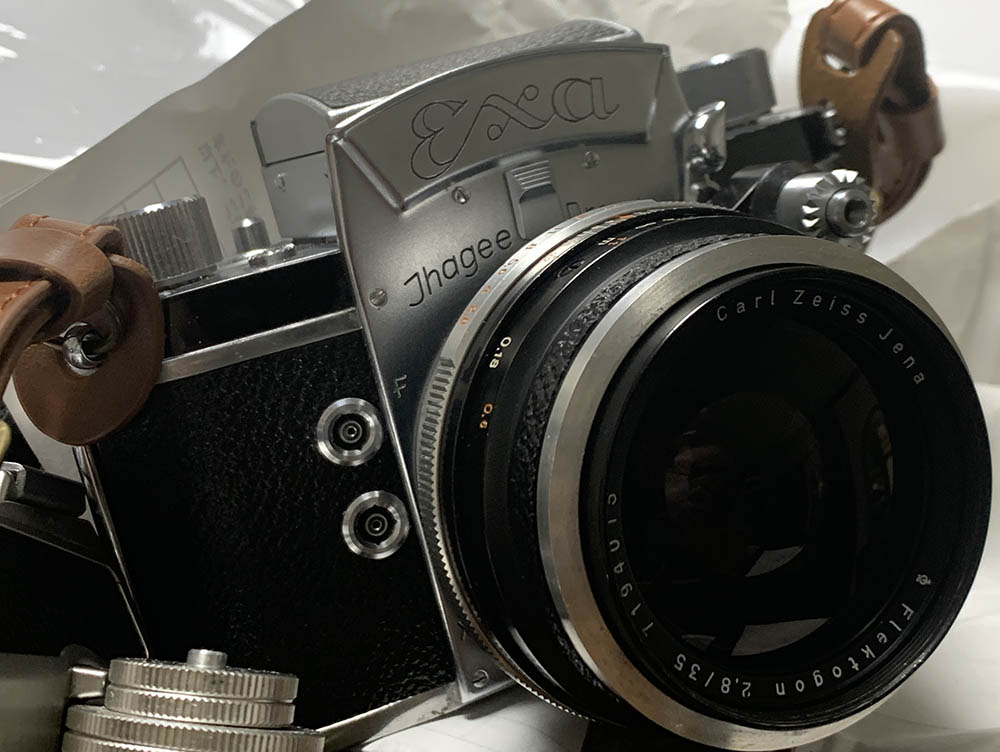

Объектив Flektogon 2.8/35 Carl Zeiss Jena — чистка.

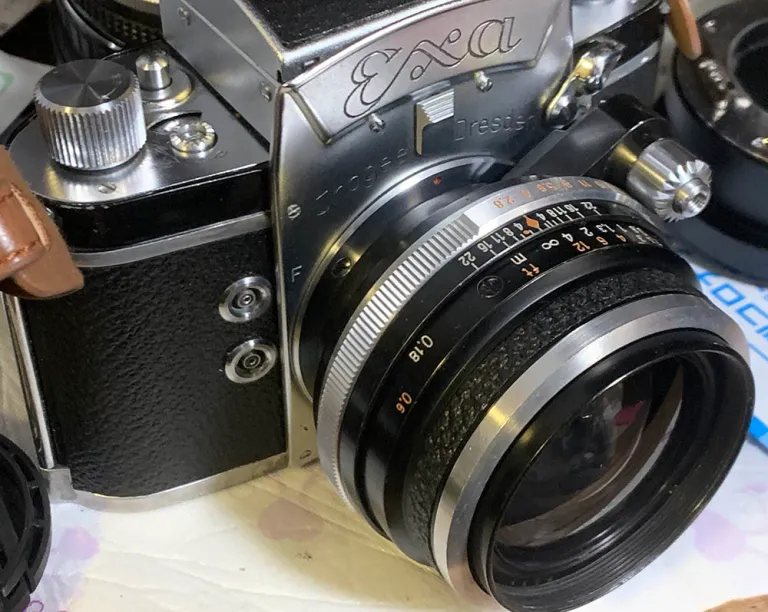

Объектив Carl Zeiss Jena Flektogon 35 мм f/2.8 выпускался во множестве вариантов. Этот был изготовлен в начале 1960-х годов, предположительно в период с 1961 по 1964 год. По некоторым данным, он продавался вплоть до 1970-х годов. Он был выпущен восточногерманским филиалом компании Carl Zeiss, поэтому и получил название Jena. По мнению многих, это лучшая версия золотого века фотографии, наряду со следующей версией с полосатым корпусом, которую многие называют «Зебра». Оба объектива имеют одинаковую оптическую формулу и считаются лучшими по качеству, поскольку продукция, выпускавшаяся на этом заводе после указанного периода, стала, мягко говоря, «неоднородной».

Он хорошо сделан, цельнометаллическая конструкция делает его прочным. Кольца регулируют диафрагму и фокусировку, а также имеют большую кнопку спуска затвора, которая связана с работой диафрагмы. Об этой кнопке мы расскажем подробнее чуть позже.

У него элегантная конструкция с 6 элементами в 5 группах — усовершенствованная версия оригинальной конструкции 1951 года. Некоторые увлечённо спорят о том, какая версия лучше: одни считают, что старая, оригинальная конструкция превосходит новую с точки зрения цветопередачи, а другие утверждают, что новая версия лучше. Как бы то ни было, название «Флектогон» стало синонимом качества и ассоциируется с широкоугольными объективами, которые стали пионерами в эпоху зеркальных фотоаппаратов.

Это один из самых сложных объективов, которые мне доводилось обслуживать, несмотря на простоту байонета. В нем много мелких деталей, на которые нужно обращать внимание. Конструкция тубуса в какой-то степени напоминает пазл, поэтому разбирать его нужно в правильной последовательности. Разумеется, для качественного обслуживания вам понадобятся специальные инструменты. Если ваш объектив нуждается в ремонте, пожалуйста, отправьте его в специализированную мастерскую. Если мастер не знаком с этим объективом, поделитесь ссылкой на мой блог — это поможет ему выполнить работу.

ВАЖНО:
На кольце фокусировки есть деталь, которая выглядит как резиновая, но на самом деле это не так! Она сделана из гуттаперчи, материала, с которым мы все сталкивались в стоматологической школе. Если слишком долго держать ее в спирте, она растворится. Не протирайте эту деталь спиртом, по крайней мере, не делайте этого слишком долго!

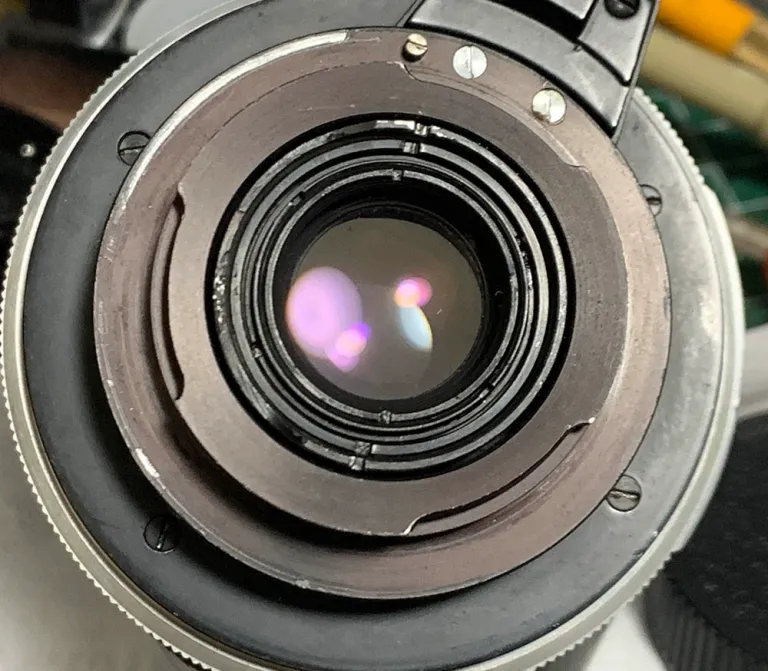

Сзади есть несколько колец, и только с помощью одного из них можно снять заднюю оптическую систему в сборе. Лучше всего делать это после снятия байонетного крепления, но я снял его как можно скорее, потому что не знал, чего ожидать, ведь я впервые ремонтировал объектив с креплением Exakta.

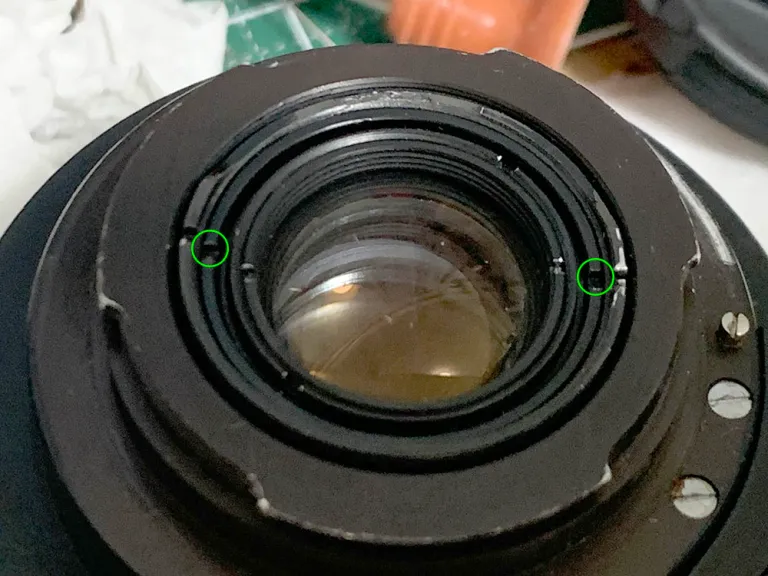

С помощью торцевой головки открутите крайнюю защелку, чтобы снять заднюю оптическую систему. Она черная, а не большая, коричневого цвета.

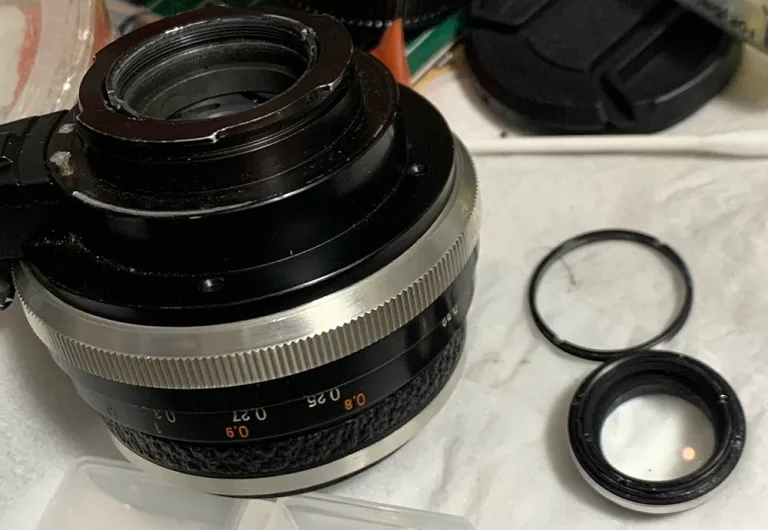

Когда фиксатор будет снят, вы сможете отсоединить узел с помощью специального инструмента. Храните его в безопасном месте, пока будете работать с остальной частью ствола.

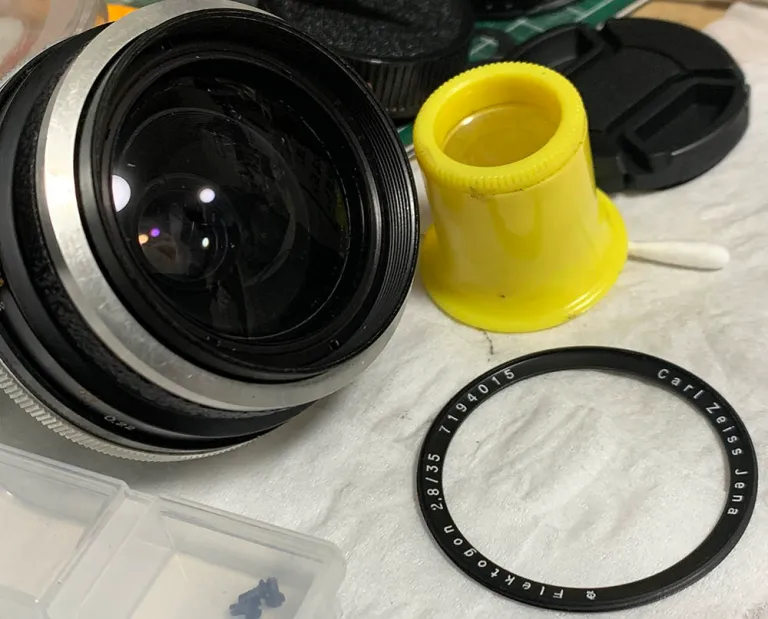

Безель можно открутить с помощью резинового инструмента.

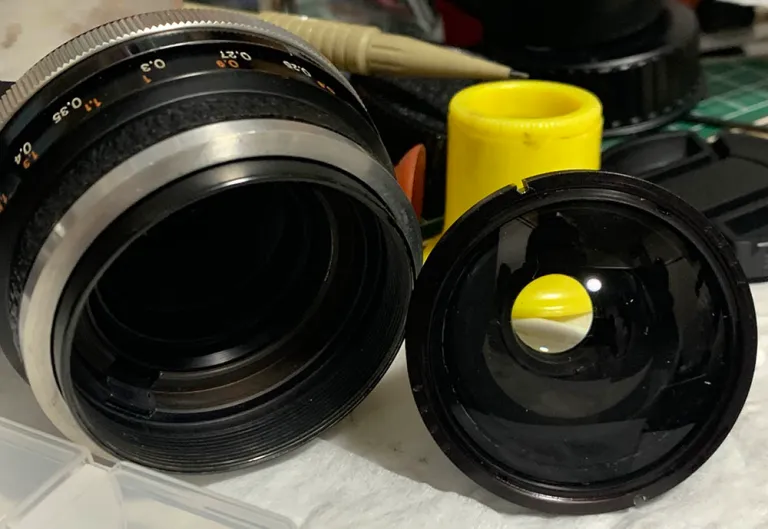

С помощью торцевой головки открутите переднюю оптическую систему, стараясь не поцарапать передний элемент.

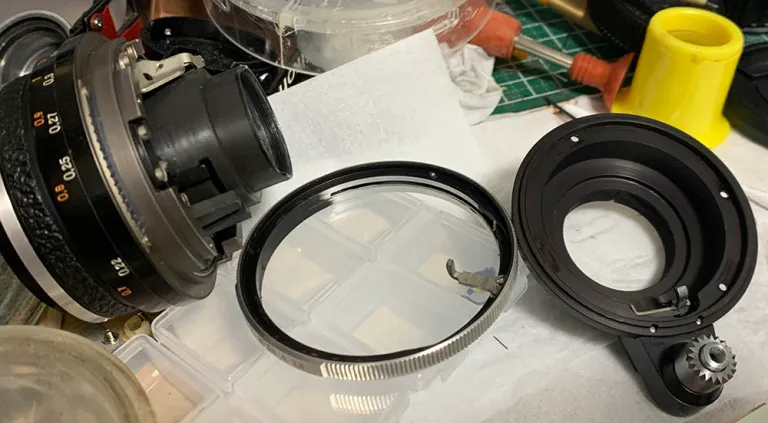

Сзади есть 3 больших винта. Аккуратно выкрутите их, и вы сможете снять байонетное крепление. После снятия байонетного крепления можно снять и кольцо с отверстием. Будьте осторожны при снятии, чтобы ничего не погнуть. Некоторые детали довольно хрупкие.

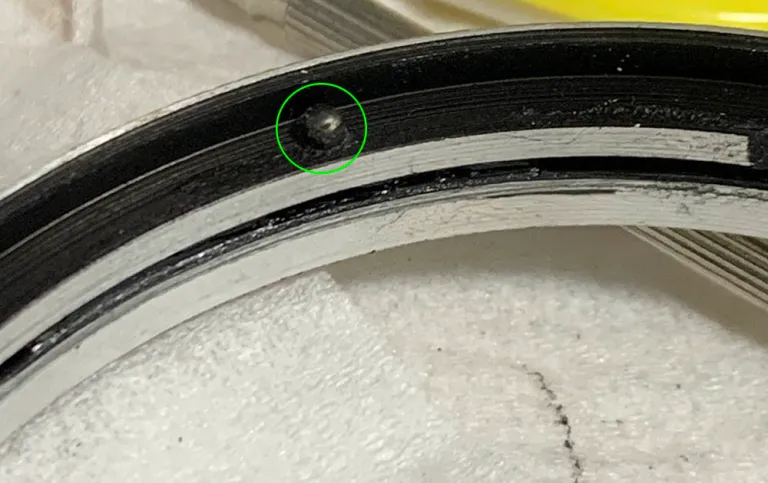

Здесь есть маленький шарик, снимите его, чтобы он не потерялся. Под ним находится листовая рессора, зажатая в щели, ее тоже нужно убрать. Все тщательно очистите, потому что они обычно грязные.

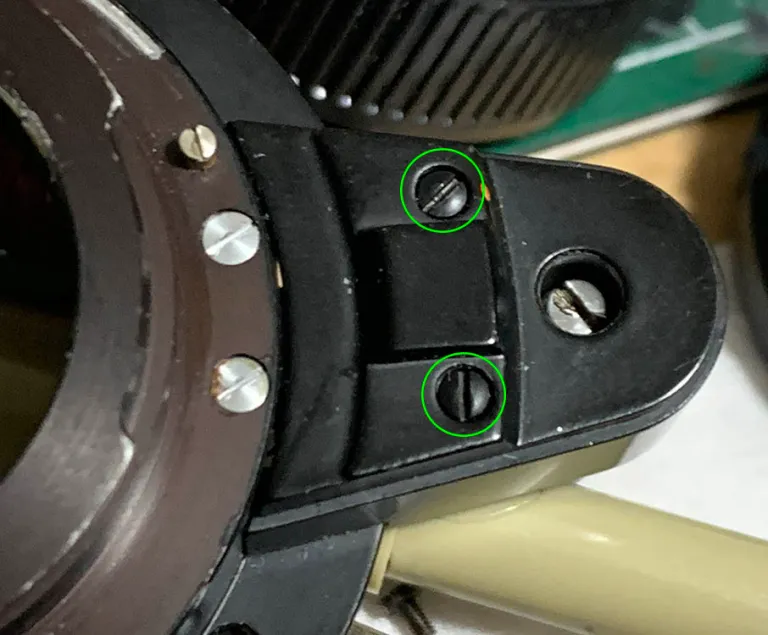

Это необязательно, но если вы хотите почистить механизм кнопки управления диафрагмой, вам придется открутить винты на крышке и открыть ее.

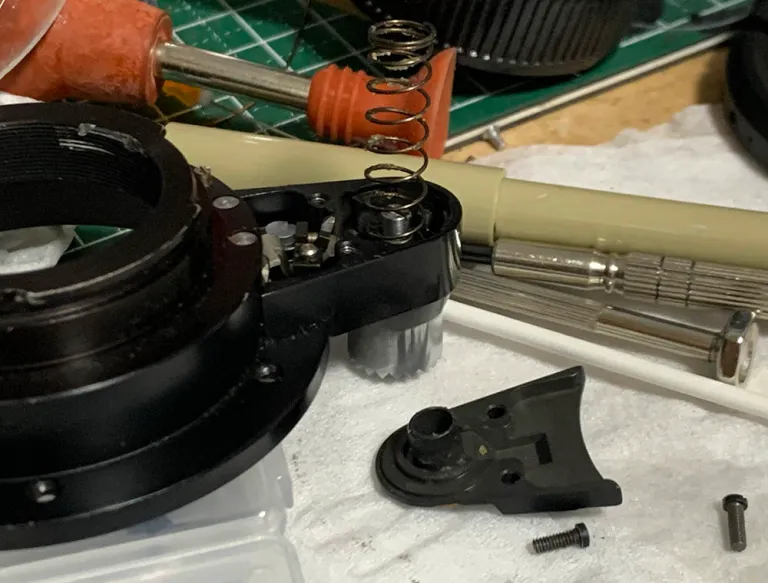

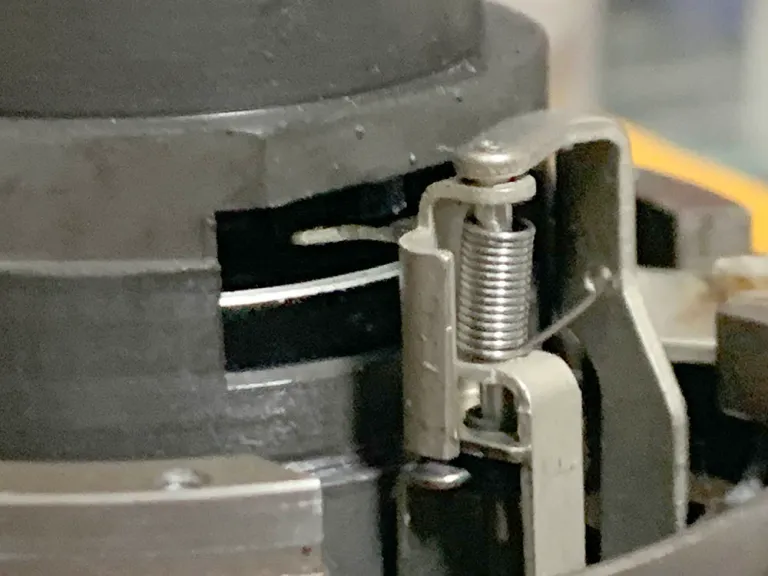

Снимайте крышку осторожно, чтобы ничего не потерялось, — эта часть подпружинена. Выньте пружину и тщательно очистите ее, так как она может быть довольно грязной.

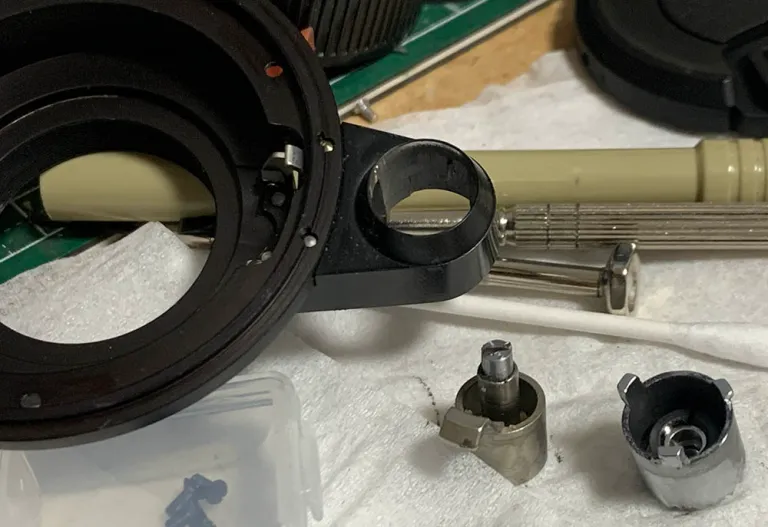

Снимите кнопку и фиксатор, но обязательно запомните, как они работают, чтобы потом вернуть их на место. Если вы не сможете правильно их совместить, то не сможете и нажать на кнопку.

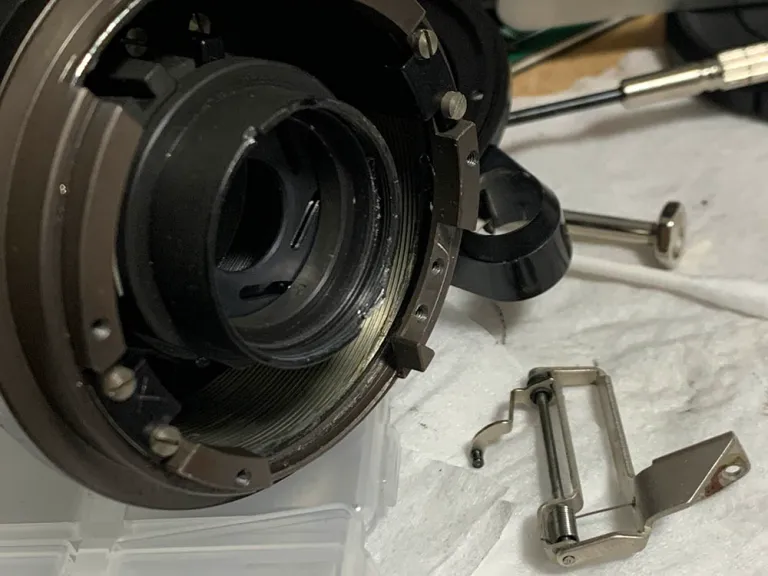

Рычаг привода и его механизм очень хрупкие, здесь легко что-нибудь повредить, так что будьте осторожны. Изучите принцип работы, поэкспериментировав с ним, и обратите внимание на диапазон его действия.

Открутите винты и снимите его, но не забудьте запомнить исходное положение.

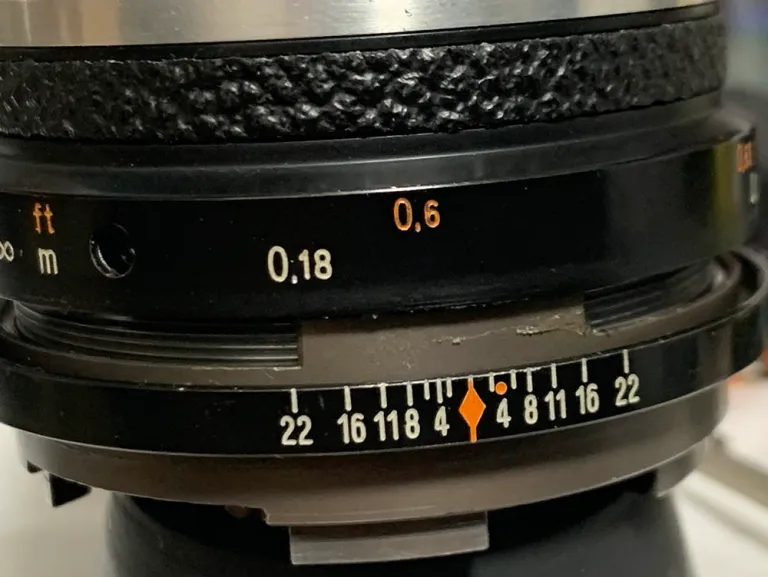

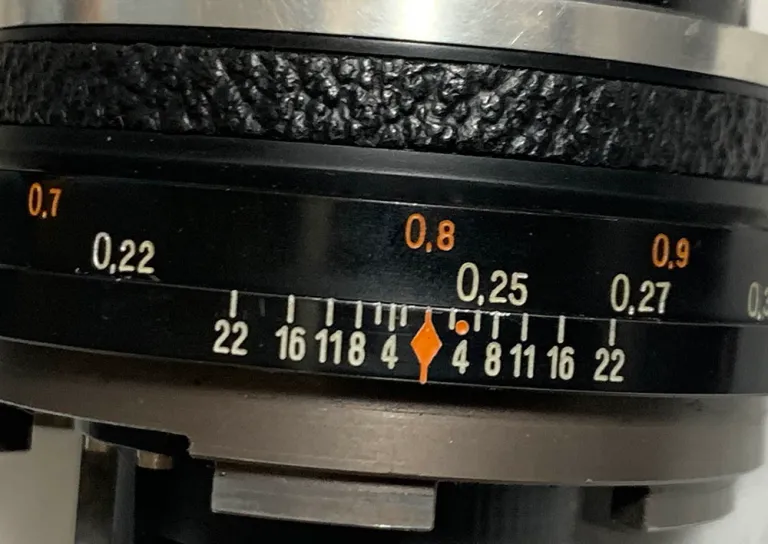

Вот как всё должно выравниваться, когда оно уходит в бесконечность.

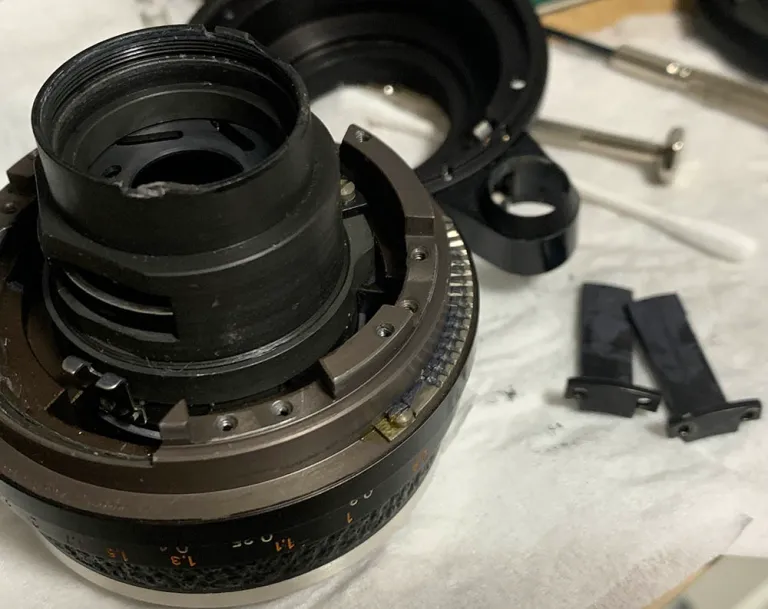

Аккуратно выкрутите винты из геликоидных ключей и снимите их. Не забудьте запомнить, какой ключ из какого гнезда вынул, чтобы потом вернуть их на место.

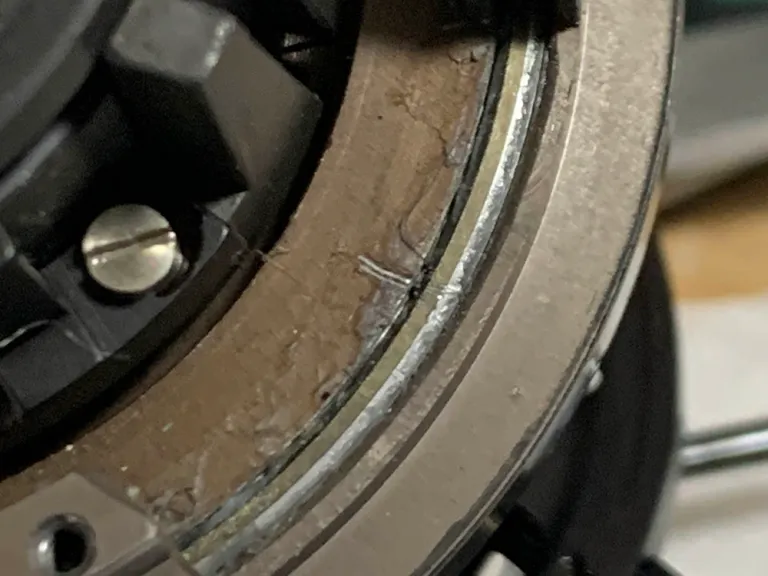

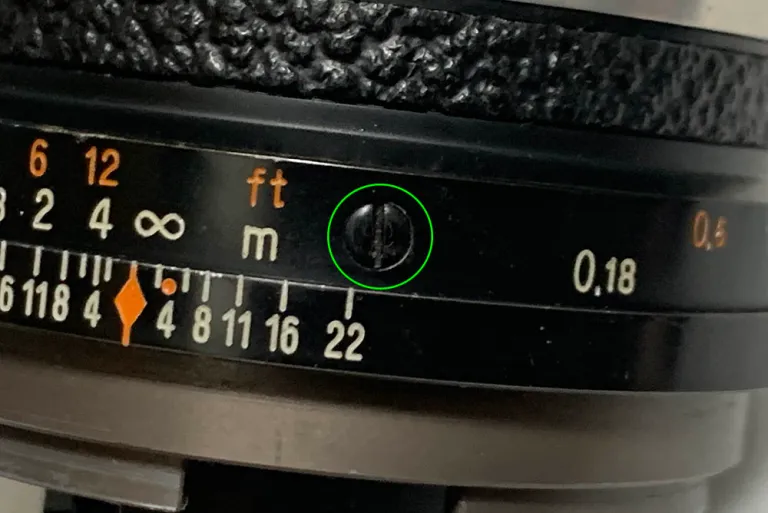

Этот винт ограничивает ход кольца фокусировки. Аккуратно выкрутите его, чтобы не поцарапать поверхность.

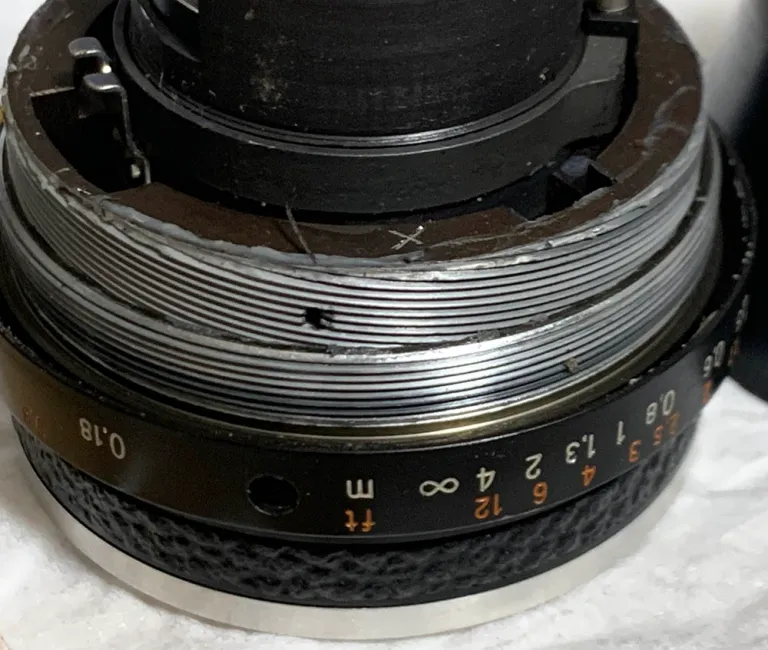

После того как винт будет выкручен, полностью сложите геликоиды и запомните их положение — вам нужно будет воспроизвести его после сборки.

Отделите внешний геликоид от центрального и запомните место, где они расходятся, потому что именно в этом месте они должны соединяться. Многие об этом забывают, и у них ничего не получается. Прочитайте мою статью об обслуживании геликоидов, чтобы узнать, как правильно это делать и избежать проблем.

Сделайте то же самое с внутренним геликоидом и не забудьте отметить место, где он разделяется.

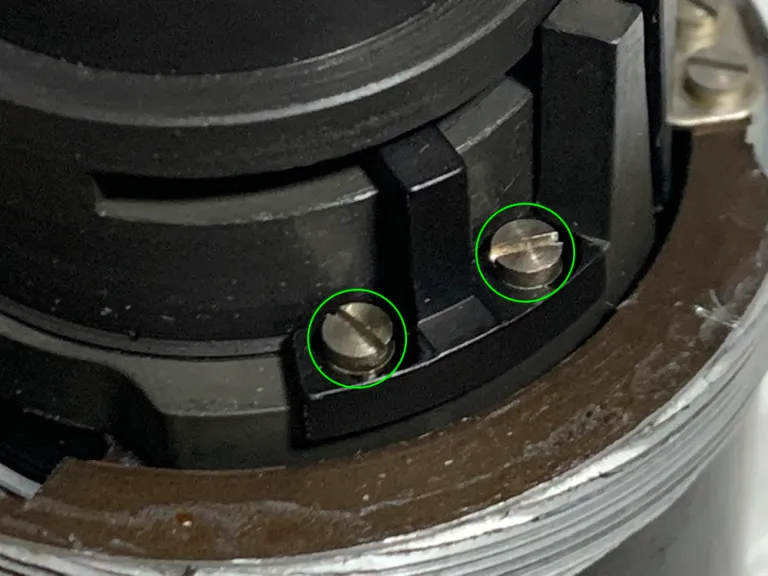

Открутите их, чтобы снять рычаг, соединенный с механизмом диафрагмы. Он регулируется, поэтому не забудьте запомнить исходное положение, прежде чем снимать его.

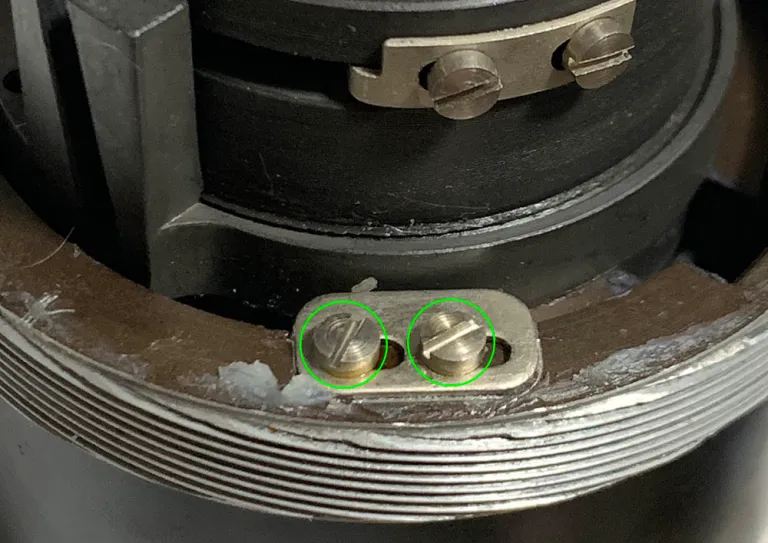

Извлеките их, чтобы снять стопор регулятора диафрагмы. Эта деталь регулируется, поэтому запомните ее исходное положение.

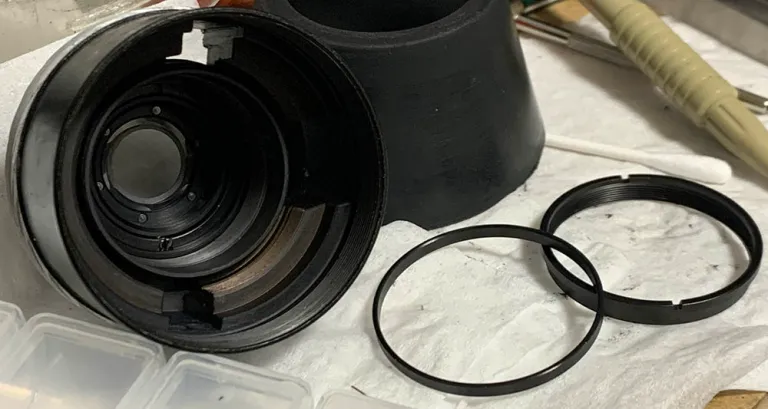

Открутите этот фиксатор, чтобы снять корпус объектива.

Их тоже можно снять, чтобы разобрать механизм диафрагмы, но пока это невозможно.

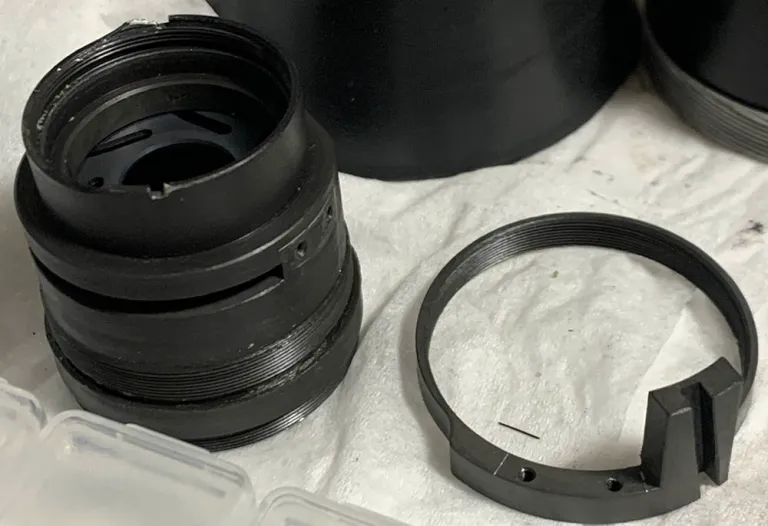

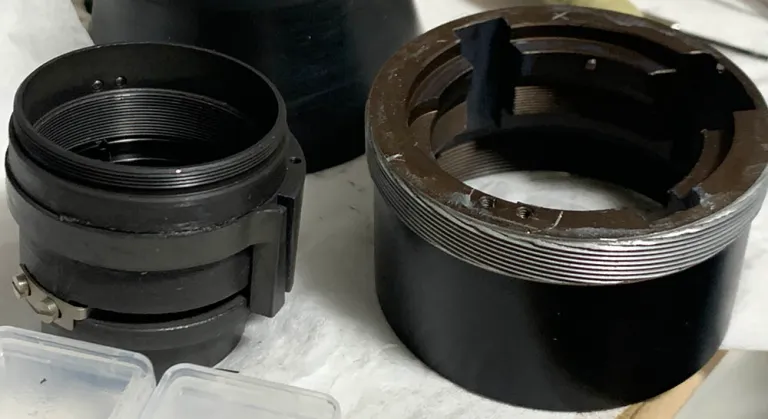

Снимите корпус объектива с внутреннего геликоида.

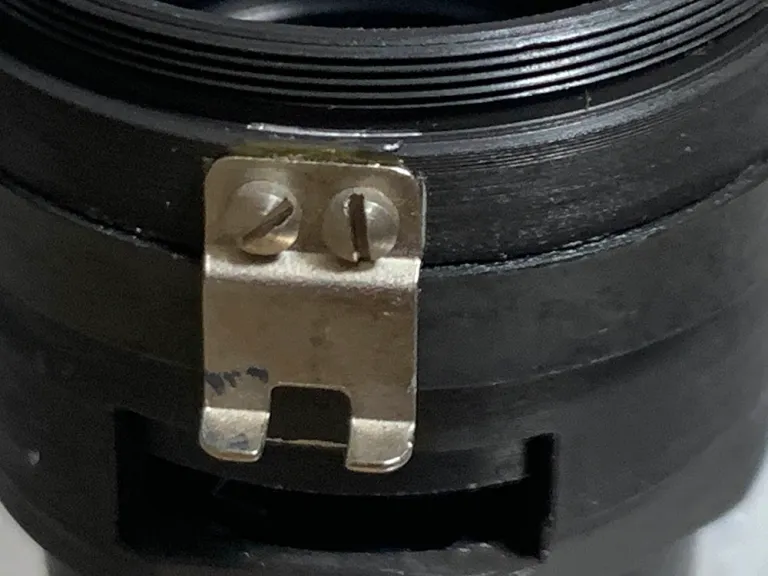

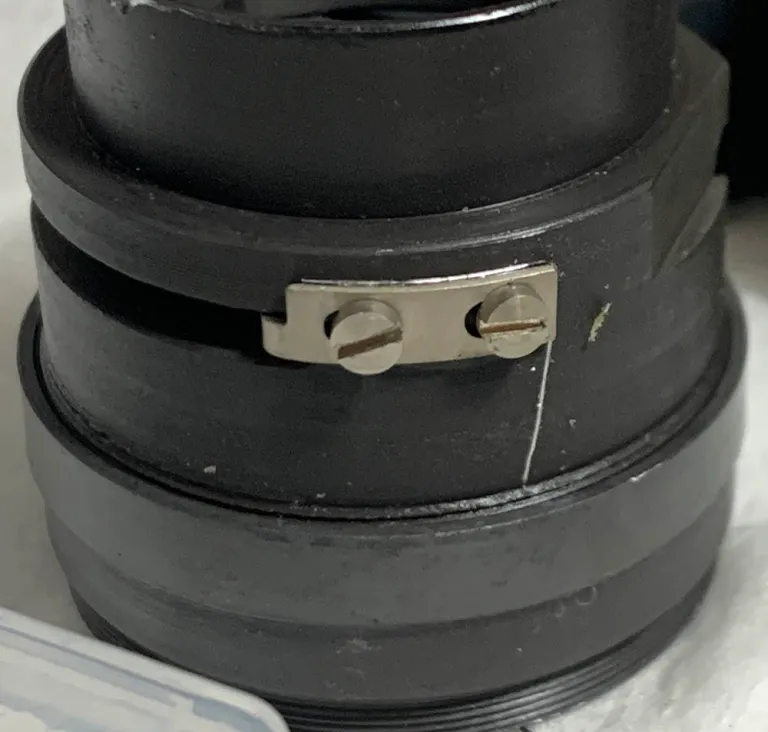

Выкрутите эти винты, чтобы снять направляющую для рычага привода.

Это ограничитель механизма диафрагмы. Прежде чем его снять, запомните его исходное положение.

Теперь вы можете открутить регулятор механизма диафрагмы.

Я почистил все крупные детали с помощью сильнодействующего средства для чистки унитазов — чем грубее абразив, тем лучше. Я почистил все детали щеткой, затем тщательно промыл их горячей водой, а в конце протер спиртом, чтобы удалить остатки загрязнений. При чистке спиральных винтов нужно соблюдать особую осторожность: в некоторых местах резьба очень тонкая и может забиться грязью.

Для удаления стойких загрязнений используйте деревянную зубочистку. Перед тем как продолжить, хорошо просушите детали. При смазке не переусердствуйте: вам понадобится лишь тонкий слой свежей смазки. Соедините спиральные винты и проверните их несколько раз, чтобы смазка распределилась равномерно. Удалите излишки, чтобы убедиться, что вы все сделали правильно. Если вы нанесли слишком много смазки, со временем она застынет в механизме диафрагмы, и вам придется снова его разбирать и чистить.

Разборка объектива

Я сокращу этот раздел, включив в него только механизм диафрагмы, потому что он достаточно прост и может быть рассмотрен в рамках одного раздела. Сам механизм диафрагмы несложен, но его конструкция нестандартна, поэтому потребуется некоторое время, чтобы собрать все обратно. В большинстве случаев не стоит углубляться в разборку, если только вы не имеете дело с объективом с замасленной диафрагмой. Что касается оптики, то ее легко снять и почистить, поскольку в ее конструкции нет ничего особенного. Главное — ничего не разбирать без необходимости.

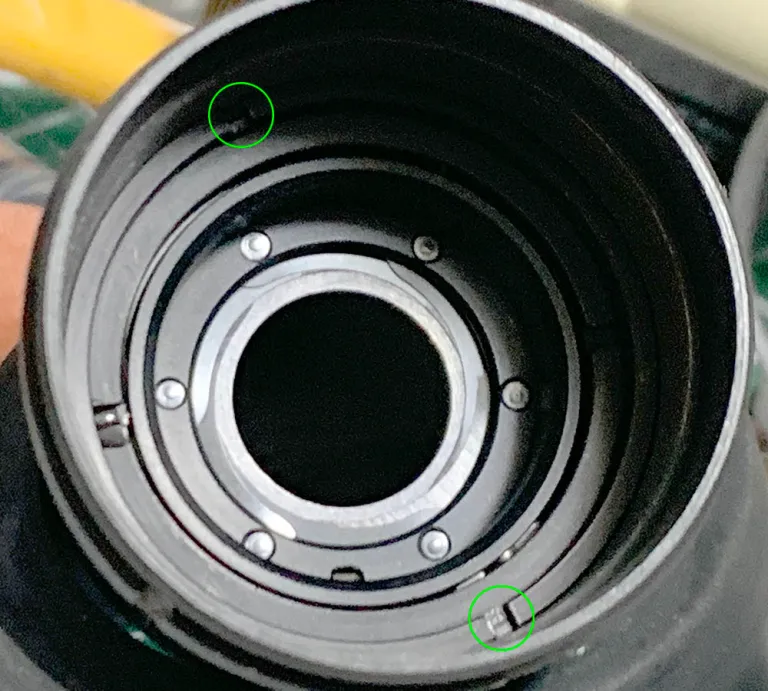

Осторожно открутите этот фиксатор, чтобы снять механизм диафрагмы.

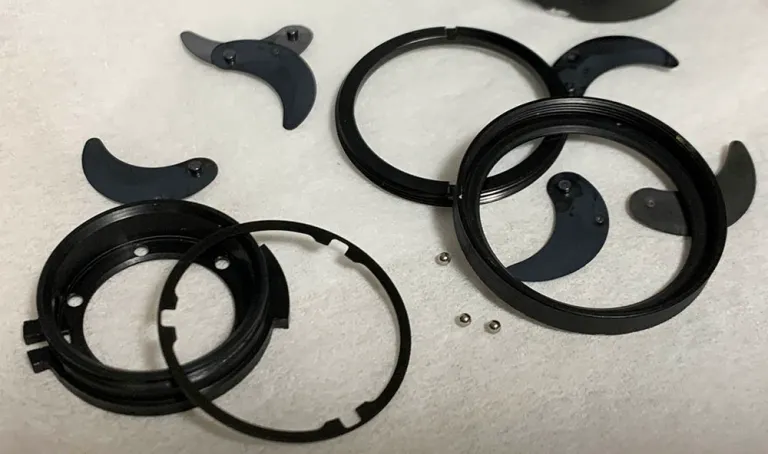

Осторожно извлеките лопасти и диафрагму.

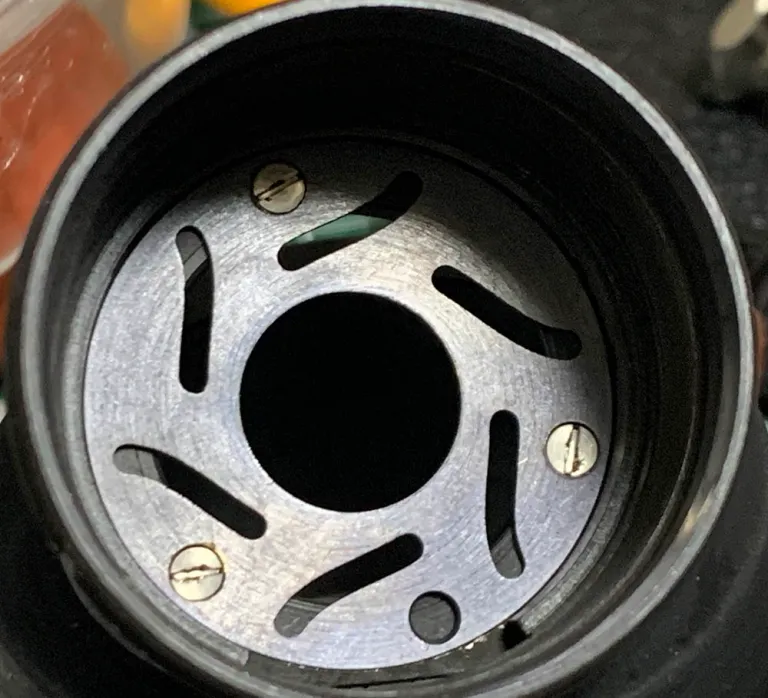

Закрывающую пластину диафрагмы можно снять после того, как вы выкрутите эти винты, но сначала запомните ее положение.

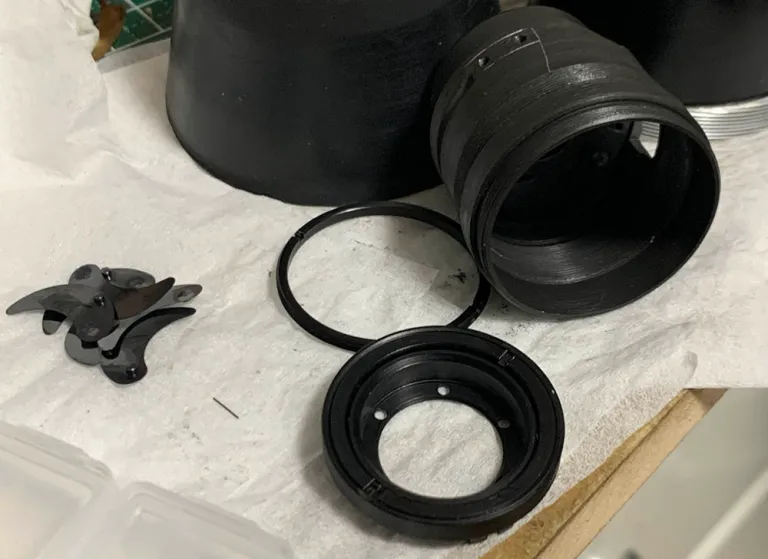

Разбирать диафрагму не нужно, но вот как она выглядит изнутри. Ее сложно правильно собрать. Если ваша диафрагма в порядке, просто оставьте ее в покое и промойте растворителем, если эта часть загрязнилась.

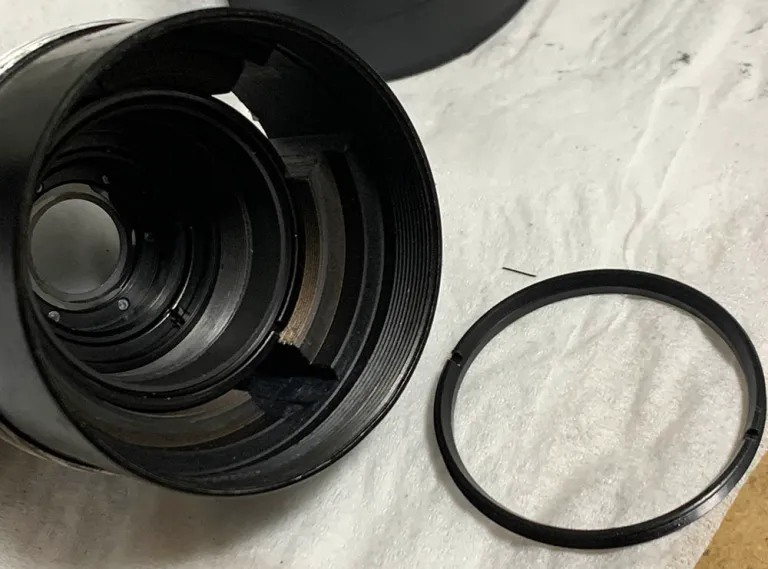

Переднюю группу можно удалить, как только исчезнет фиксатор.

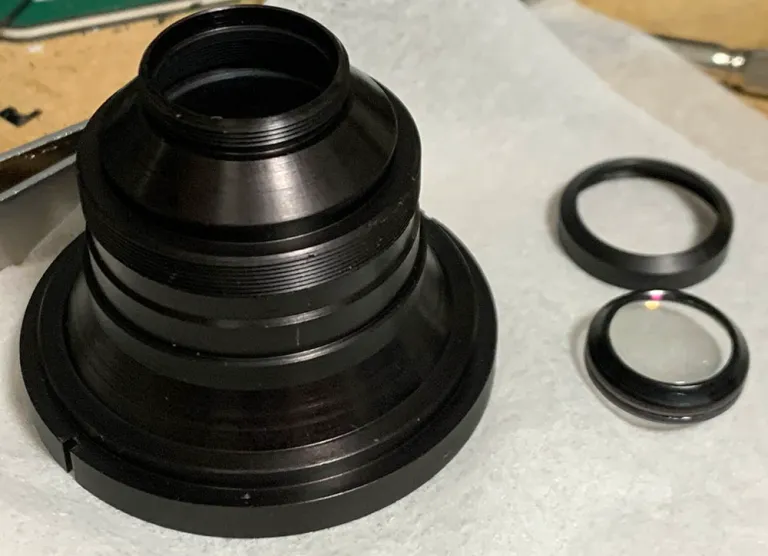

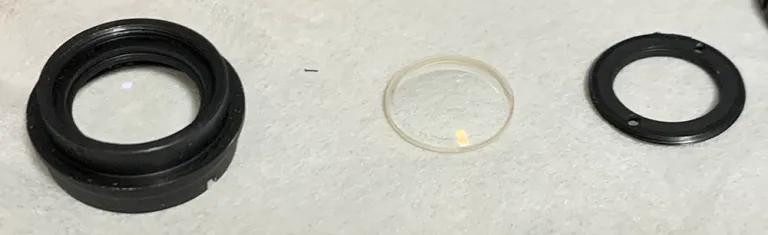

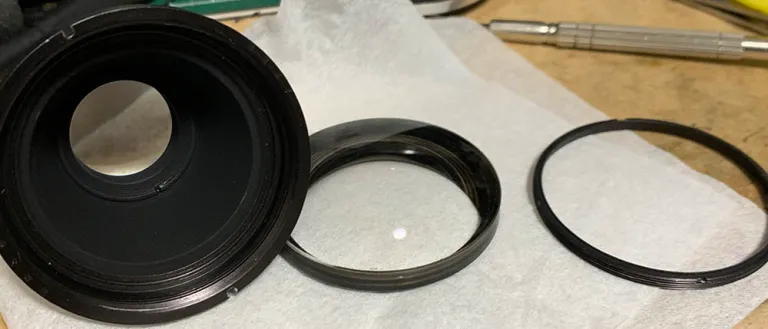

3-ю группу можно снять после того, как будет откручен хомут.

4-ю группу можно снять вот так.

Никогда не смазывайте механизм диафрагмы. Если очень нужно, достаточно слегка присыпать его графитовым порошком, а затем сдуть излишки. Для этого несколько раз откройте и закройте диафрагму.
