Объектив Индустар-61 Л/Д — сервисное обслуживание

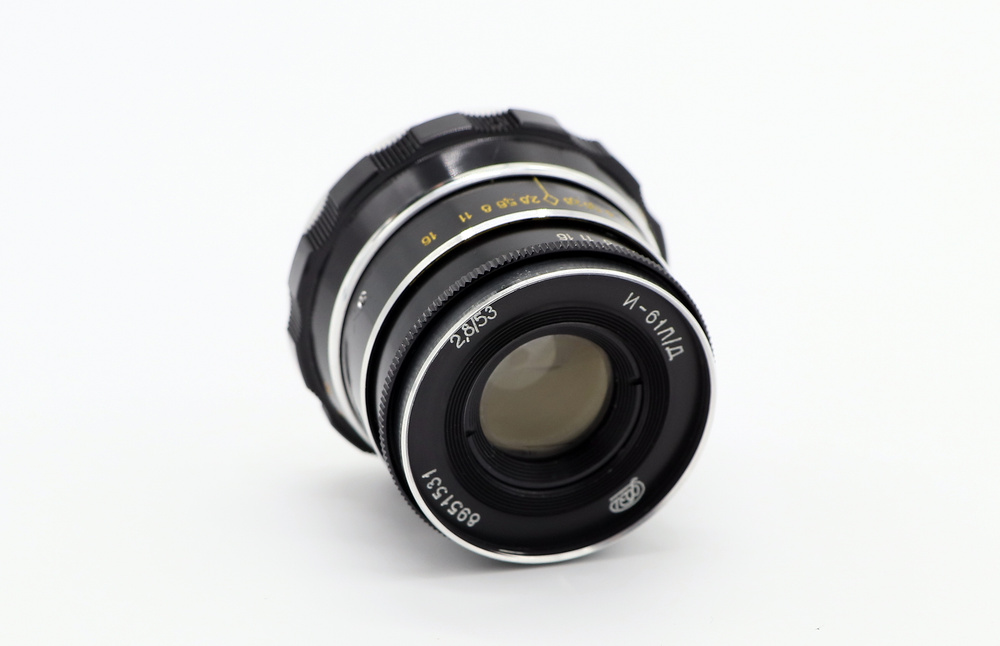

Индустар – 61 Л/Д – штатный объектив, которым комплектовались дальномерные фотокамеры ФЭД. Этот объектив пришел на смену Индустару-26м. Отличался он от предшественника прежде всего линзами. Буквы Л/Д расшифровываются как Лантановый Дальномерный объектив для дальномерных фотокамер ФЭД. Объектив имеет фокусное расстояние 53мм и относительную светосилу 2.8. Производство ФЭД.

Технические характеристики

• Фокусное расстояние: 53 мм, 55мм
• Относительное отверстие: 1:2,8
• Размер кадра: 24×36 мм
• Количество линз/групп: 4/3
• Пределы шкалы диафрагм: 1:2,8–1:16
• Количество лепестков диафрагмы: 6
• Световой диаметр первой поверхности: ∅18,6 мм
• Световой диаметр последней поверхности: ∅16,4 мм
• Ближний предел фокусировки: 1 м
• Соединения: объектива с камерой — M39×1
• для ввинчивающихся насадок — M40,5×0,75
• для надевающихся насадок — ∅42 мм
• Расположение крепления для светофильтров: переднее
• Разрешающая способность по ТУ (центр/край): 44/30 линий/мм
• Рабочее расстояние: 28,8 мм
• Ближний предел фокусировки: 1 м
• Тип просветления: нет данных
• Габаритные размеры:
• длина объектива — 48 мм
• наибольший диаметр оправы — ∅55 мм
• Масса: 140 г

Схема объектива

Объектив Индустар-61 Л/Д построен по схеме “tessar”. Объектив имеет отличные резкость и  цветопередачу.  В том числе, это было достигнуто за счет использования высококачественных лантановых линз.

В объективе исправлены или сведены к минимуму такие аберрации, как астигматизм, сферическая и сферохроматическая аберрации. Отличные оптические характеристики «Индустара-61» получены благодаря применению в обеих положительных линзах лантанового сверхтяжёлого крона СТК6 (Кроном называется стекло с малым показателем преломления и большой дисперсией (разностью между показателями преломления для лучей различных цветов).

Разборка объектив Индустар-61 Л/Д

Со временем, у этих объективов появляется всего одна проблема – застывает смазка на геликоиде. В результате, затрудняется вращение кольца фокусировки объектива. Чтобы исправить это, необходимо сделать базовую разборку объектива, очистить геликоид от старой смазки и нанести новую.

Из инструментов потребуется часовая отвертка и приспособление для откручивания шлицевых колец. Вместо специального ключа можно попробовать использовать пинцет. Я использую маленькие круглогубцы с длинными и тонкими губками.

	Прежде всего, с обратной стороны объектива вынимаем подпружиненное кольцо. Кольцо вынимается руками. Ничего сложного.
	На кольце фокусировки откручиваем три шпильки и снимаем кольцо.
	Далее, на кольце со шкалой глубины резкости тоже откручиваем три шпильки. Обратите внимание, что одна шпилька длинная, она закручивается через кольцо в паз.
	С задней стороны объектива откручиваем шлицевое кольцо. Если у Вас нет специального инструмента, попробуйте использовать пинцет или круглогубцы. Кольцо откручивается несложно, поэтому проблем обычно не возникает.
	На монтажном кольце откручиваем три винта (обычно залиты красной краской). Снимаем это кольцо и кольцо с установочной резьбой.
	Снимаем линзовый блок и убираем в сторону. Его разбирать не будем.
	Для того, чтобы окончательно разобрать геликоид объектив Индустар-61, откручиваем два винта, которые ограничивают ход геликоида. Сделаем риску , что бы запомнить относительное положение обоймы.
	Теперь остается только тщательно очистить резьбу от старой засохшей смазки.
	После нанесения на геликоид новой смазки, сборку объектива производим в обратной последовательности. Обращайте внимание на положения колец с нанесенными шкалами.

Более старые модели фотоаппаратов ФЭД комплектовались объективами Индустар-26м. Конструктивно он идентичен Индустару-61, поэтому разборка объектива такая же.
