Фотоаппарат Электра-112

Современные достижения в области микро-электрони­ки позволили разработать схемы фотоаппаратов, от­личающихся новыми экс­плуатационными характе­ристиками при меньших га­баритах и массе. Сочета­ние в таких камерах ми­иатюрных электросхем с оптико-механическими уз­лами позволит в будущем решить множество за­дач по автоматизации процессов и операций, предшествующих момен­ту съемки. Это, к приме­ру, автоматическое изме­рение яркости или осве­щенности объекта съемки и установка требуемых зна­чений выдержки, диафраг­мы или обоих параметров одновременно;

автоматиче­ские фокусировка объекти­ва и включение фотовспыш­ки при недостаточной осве­щенности объекта съемки;

электронный автоспуск с за­держкой срабатывания на 7—15 с;

индикация об усло­виях съемки в поле зрения видоискателя с помощью миниатюрных светодиодов и т. д.

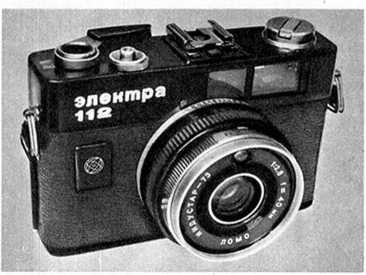

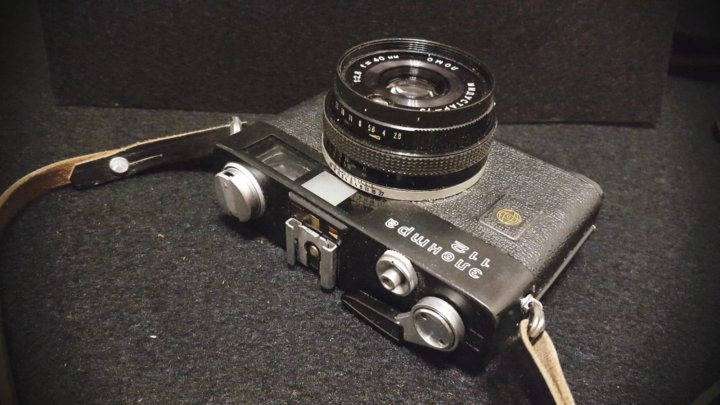

Логическим продолжением в цепи создания массовых фотоаппаратов ЛОМО типа «Смена», «Сокол», «ЛОМО-135 ВС» является разработка «Электры-112» (фото 1). Отличительная особенность новой каме­ры— наличие механизма автоматической установки экспозиции и встроенного дальномера.

Электронная схема уста­новки экспозиции и элек­тромеханический затвор, примененные здесь, обес­печивают автоматическую отработку выдержки в боль­шом диапазоне (1/500 — 8с).

Световая сигнализация информирует фотографа об избытке или недостатке яр­кости объекта съемки, о вы­держках меньше 1/30 с, при которых необходимо уста­новить камеру на штатив.

Имеется также сигнализа­ция, позволяющая прове­рить годность источника ли­тания. При установке фото­вспышки в гнездо аппарата предусмотрена автомати­ческое переключение вы­держки затвора на 1/30 с.

Для облегчения установки правильной экспозиции на верхней крышке фотоаппа­рата помещены цветные указатели в виде светящих­ся прямоугольников и стре­лок. Они указывают направ­ление вращения кольца со значениями диафрагм. Све­товые сигналы видны также в поле зрения видоискате­ля, поэтому контроль мож­но осуществлять, не отры­вая глаз от окуляра. Свече­ние красного прямоуголь­ника обозначает, что объект съемки (для данного значе­ния светочувствительности пленки и установленной диафрагмы) слишком силь­но освещен и ожидаемая выдержка короче той, ко­торую может отработать механизм фотоаппарата, то есть меньше 1/500 с. При фотографировании в этом случае будет допущена пе­редержка. Поэтому кольцо диафрагмы следует вра­щать согласно направлению красной стрелки, пока не погаснет лампочка.

В подобных ситуациях фо­тограф должен проявить творческую смекалку и правильно оценить яркости снимаемого сюжета. Воз­можно, важные детали кад­ра будут иметь меньшую яркость, чем общая инте­гральная освещенность, из­меренная экспонометром камеры. При этом, работая на негативной черно-белой пленке, можно изменить режим ее проявления с уче­том того, что она была пе­реэкспонирована.

Свечение желтого прямо­угольника указывает на воз­можность отработки меха­низмом фотоаппарата опти­мальной экспозиции, но вы­держка будет недостаточно короткой для фотографи­рования с рук и снимок может оказаться нерезким. В этом случае рекомендует­ся фотографировать с упором. Когда оба световых сигна­ла погашены, ожидаемые выдержки будут находиться в диапазоне 1/30—1/500 с.

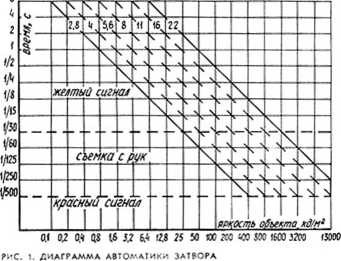

Возможны случаи, когда при малой яркости объекта съемки погасить желтый индикатор поворотом коль­ца управления диафрагмой нс удастся. В этом случае следует применить фото­вспышку, дополнительное освещение или установить фотоаппарат на штатив. Желтый индикатор светится также во время автоматиче­ской отработки выдержки затвором, причем время его свечения равно вели­чине выдержки. Естествен­но, что при коротких вы­держках порядка 1/500— 1/20 с свечение индикато­ра практически незаметно. Зависимость отрабатывае­мой выдержки от яркости объекта съемки и значения диафрагмы объектива при светочувствительности плен­ки 130 ед. ГОСТа приведены на рис. 1.

У многих возникает вопрос, чем отличается централь­ный электромеханический фотозатвор от механиче­ского? В механическом за­творе выдержки переклю­чаются, как правило, от руки, а срабатывание испол­нительных органов осущест­вляется с помощью слож­ных тормозных механиче­ских элементов в диапазо­не от 1 до 1/500 с (в упро­щенных фотокамерах — от 1/15 или 1/30 до 1/250 с).

Электромеханический за­твор, соединенный с элек­тронной схемой экспонометрического устройства, отрабатывает выдержки автоматически при установ­ке значения светочувстви­тельности заряженной плен­ки и значения установлен­ной диафрагмы. В отличие от механического он ха­рактеризуется простотой конструкций, точностью и стабильностью работы, ши­роким диапазоном выдер­жек— от 1/500 до 20 и бо­лее секунд. Схематично устройство электромеха­нического затвора пред­ставлено на рис. 2. Время экспонирования оп­ределяется электронной схемой, состоящей из светоприемника и электрон­ного блока выдержки, а исполнительным механиз­мом является электромаг­нит с системой рычагов 2 и кольцом, которое раз­ворачивает синхронно пять лепестков 3, обес­печивая открытие и закры­тие светового отверстия 4 затвора. При спуске затво­ра, пока якорь 6 притянут электромагнитом (7 — ка­тушка, 8 — сердечник), за­твор открыт — идет экспо­нирование фотослоя. Как только электронная схема обесточит электромагнит, якорь с рычагом 2 развер­нутся под действием пру­жины вокруг оси 9 и отой­дут от электромагнита, что позволит лепесткам затвора закрыть световое отвер­стие. Электромеханические затворы и другие узлы от­личаются высокой надеж­ностью, поэтому наработка на отказ механизмов каме­ры гарантируется не менее 2000 циклов (речь идет о срабатывании счетчика кадров, механизма автома­тической установки экспо­зиции, затвора и протяги­вании пленки). Фактически же ресурс камеры, как пра­вило, превышает названную цифру.

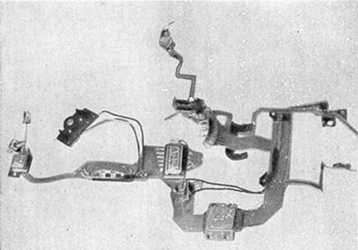

Для уменьшения габаритов и массы камеры впервые в отечественном фотоаппа- ратостроении применен гибкий печатный монтаж электрической схемы экспо- нометричсского устройства (фото 2).

Камера «Электра-112» снаб­жена светосильным объек­тивом «Индустар-73» с фо­кусным расстоянием 40 мм и относительным отверсти­ем 1 : 2,8, который обеспе­чивает хорошее качество оптического изображения

при съемках на цветные и черно-белые пленки. Разрешающая способность объектива камеры при про­верке фотографическим способом на фотопленке КН-1 на дистанции «беско­нечность» должна быть не менее 40штр/мм в центре кадра и 20 штрихов на миллиметр на краю кадра.

Оптический видоискатель — дальномер, встроенный в камеру, позволяет с необ­ходимой точностью наво­дить объектив на резкость, а светящиеся рамки видо­искателя, автоматически ис­правляющие параллактиче­скую ошибку, гарантируют совладение поля визирова­ния и поля полученного кадра.

8 связи с тем, что контакт включения электросхемы связан со спусковой кноп­кой, в камере предусмотрен механизм ее блокировки, помогающий избежать слу­чайного включения, кото­рое может привести к раз­рядке источника питания. Контроль же работоспособ­ности источника питания * осуществляется с помощью специальной кнопки, замы­кающей электроцепь. Если индикатор зеленого цвета не загорается, источник пи­тания следует заменить.

Для использования фото­вспышки, имеющей только кабельное соединение, сле­дует применять переход­ную головку ГЛ8.

Определенные удобства создают металлический кор­пус камеры, съемная задняя крышка. Современный внешний вид — еще одна положительная особенность нового фотоаппарата.

К. ГОЛЬДИН, кандидат технических наук С. ДЕНЬДОБРЕНКО, инженер

Комментарий ОТДЕЛА ТЕХНИКИ «СФ»

При небольших габаритах и простоте органов управ­ления «Электра-112» — до­вольно оснащенная камера. Правильная компоновка ра­бочих органов, светлый ви­доискатель с перемещаю­щейся при фокусировке

шим закадровым простран­ством создают отличные условия для работы. За­рядка камеры проста, кас­сеты любых типов (вклю­чая двухцилиндровые для «ФЭДов» и «Зенитов») хо­рошо располагаются в гнез­де, обеспечивая прямоли­нейный выход пленки на фильмовый канал. Взвод затвора и транспортировка пленки осуществляются плавно, а надежность се продвижения обеспечи­вается двумя расположен­ными на задней крышке ка­меры роликами, которые прижимают пленку к мер­ному валику. Затвор рабо­тает без заметных вибра­ций, что позволяет при из­вестном навыке снимать с рук с выдержками про­должительнее 1/30 с.

Удобно расположение спус­ковой кнопки, имеющей относительно небольшой ход и легкий спуск.

Вибрации камеры при сра­батывании механизмов ничтожны (по амплитуде в несколько раз меньше, чем в лучших зеркальных камерах) и это способству­ет получению кадров с предельной для печати резкостью. Наводка на резкость по дальноме­ру при вращении обрези­ненного кольца объектива не вызывает особых затруд­нений.

Завод-изготовитель гаран­тирует отработку выдержек до 2 с, практически же ка­мера способна давать вы­держки до 15—20 с, что по­зволяет вести съемку в ши­роком диапазоне освещен-

Наша статистика показала, что пленки, отснятые «Элек­трой-112», отличаются вы­сокой стабильностью плот­ности негативов, экспони­ровавшихся в различных условиях. Объектив обеспе­чивает хорошую резкость негативов в различных све­товых ситуациях.

Удачное решение найдено для узла механизма обрат­ной транспортировки плен­ки, откидная рукоятка кото­рого подпружинена и не выскальзывает из пальцев при перемотке, надежна фиксация положений кольца диафрагмы и фиксатора взвода светочувствительно­сти пленки.

Досадно, что в целом не­плохая камера все же име­ет недостатки. При съемке против света дают о себе знать гладкие и блестящие внутренние поверхности ап­парата. Блики и засветки на негативах могут появиться в самых неподходящих ме­стах. Необходимо либо учесть это обстоятельство при съемке, либо покрыть эти поверхности черным ма­товым лаком или краской. Есть замечания и к каче­ству сборки камеры. Так, в испытанном образце (за­водской номер 8000534) пос­ле срабатывания затвора приходилось «дожимать» спусковую кнопку, чтобы разблокировать механизм взвода для дальнейшей ра­боты. Кнопка контроля ба­тареи была утоплена так, что добраться до нее прак­тически не представлялось возможным. Вряд ли до­пустимым для современ­ного производства может считаться и неточность в со­гласовании объектива с дальномером, которая до­стигала 20—25 см при фо­кусировке на расстоянии 1м.

Конечно, такие недостатки можно устранить в домаш­них условиях, но почему фотолюбитель должен вы­полнять «доводку» новой камеры?

Оцифровка шкал расстоя­ний и глубины резкости, на­печатанная на гладкой по­верхности, в процессе экс­плуатации быстро сотрется. Для сохранения ее эти шкалы можно заклеить по­лосками прозрачной клей­кой ленты.

В инструкции к фотоаппа­рату следует указать ориен­тировочный срок службы блока батарей 4РЦ-53. Конструкцией камеры не предусмотрена выдержка от руки «В». Для открытия затвора на продолжитель­ное время, например для юстировки, фоторезистор можно закрыть кусочком черной бумаги, заклеив его сверху клейкой лентой, после чего взвести затвор и нажать спусковую кнопку. Затвор, удерживаемый электромагнитом, останется открытым на то время, пока закрыт фоторезистор. При этом, естественно, расхо­дуется энергия батарейки. Для работы с каморой при низких температурах хо­телось бы иметь специаль­ный разъем для подключения питания, как это сделано в кинокамерах типа «ЛОМО».

Надеемся, что отмеченные недостатки в дальнейшем будут устранены и «Элек­тра-112» станет в один ряд с лучшими мировыми ана­логами.
