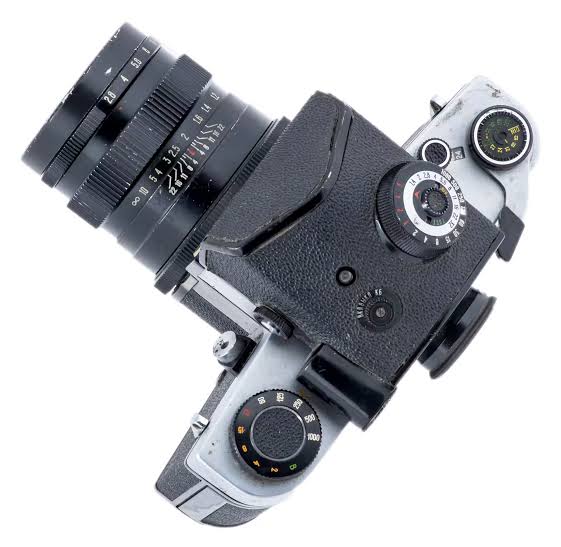

Фотоаппарат «Киев-6С». Руководство по ремонту.

Фотоаппарат «Киев-6С». Руководство по ремонту.

Внешторгиздат, 563У/77 (240Х)
В/О МАШПРИБОРИНТОРГ • СССР • МОСКВА

1. ВВЕДЕНИЕ

Руководство является пособием для ремонта фотоаппарата «Киев-6С» («Kiev-6C»).

2. ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ РЕМОНТА

  • Настольный сверлильный станок
  • Микроскоп увеличением 30×
  • Лупа увеличением 4×
  • Щит с мирами ГОИ НО 1671—56
  • Мегомметр М1101 ГОСТ 8036—60
  • Штекер для штепсельного гнезда 7872-4152
  • Ключ для вывинчивания винта 7 (рис. 4) 7812-4629
  • Технологическая стальная пластина для закрепления ленты 40×65×1
  • Калибр на размер 10,3 — 8159-4038
  • Калибр на размер 6,3 — 8159-4039А
  • Прижим для установки вала 7820-4228

Инструмент для проверки рабочего отрезка

  • Эталон на размер 73,9±0,02 8459-4177А
  • Подставка для камеры и эталона 8026-4517
  • ФК2-М-22М
  • Индикатор ГОСТ 577—60
  • Пластины 73,9±0,02 и 0,3±0,02
  • Щупы 0,3±0,02 8436-4037А

Прочие приборы и материалы

  • Приспособление для проверки выдержек ТЛ-1588А
  • Прибор для проверки синхроконтакта ПТУ-67
  • Прибор для проверки положения зеркала КЮ-746
  • Прибор для юстировки камеры КЮ-737
  • Установка для проверки засвечивания плёнки ЗФК-М-5сб
  • Коллиматор КЮ 226 сб. 03
  • Бензин авиационный Б-70, масло типа «В», клеи БФ-4, 88-Н, НТ-1, КР-5-18
  • Припой ПОСК-50, цапонлак № 956, спирт этиловый
  • Фотоплёнка 6×6, 65 ед. ГОСТ
  • Весы ФК-УП-30, специальная серьга 7820-4217

3. ПЕРЕЧЕНЬ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ И УЗЛОВ

  • Крышка 8.057.050 / 8.057.051
  • Серьга 8.663.082
  • Шкала выдержек 6.050.618
  • Провод 7.760.105
  • Линза Френеля 7.249.026
  • Стекло покровное 7.240.024
  • Зеркало 7.230.194 / 7.230.167
  • Шторка 8.642.724 / 8.642.725
  • Пружины 8.383.370, 8.380.120, 8.386.024, 7.053.009 и др.
  • Муфта 6.341.000 / 6.535.002
  • Собачка 6.277.014
  • Контакт 6.622.148
  • Колесо храповое 8.364.015
  • Ролик 8.223.486
  • Множество винтов (8.900.xxx, 8.903.xxx, 8.909.xxx…)
  • Шайбы 8.942.xxx, 8.949.xxx
  • Гайки 8.656.306, 8.934.457…
  • Лента для фотоаппаратов марки 4—10 ТУ 50—71 (l=150/170 мм)
  • Пряжа смешанная № 12/1 чёрная (l=360 мм)

Полный перечень содержит более 150 позиций (см. оригинальные стр. 2–3).

4. РАЗБОРКА ФОТОАППАРАТА НА ОСНОВНЫЕ УЗЛЫ

4.1. Снятие объектива

Повернуть кольцо 3 (рис. 1) влево до упора и снять объектив 1 с фотоаппарата.

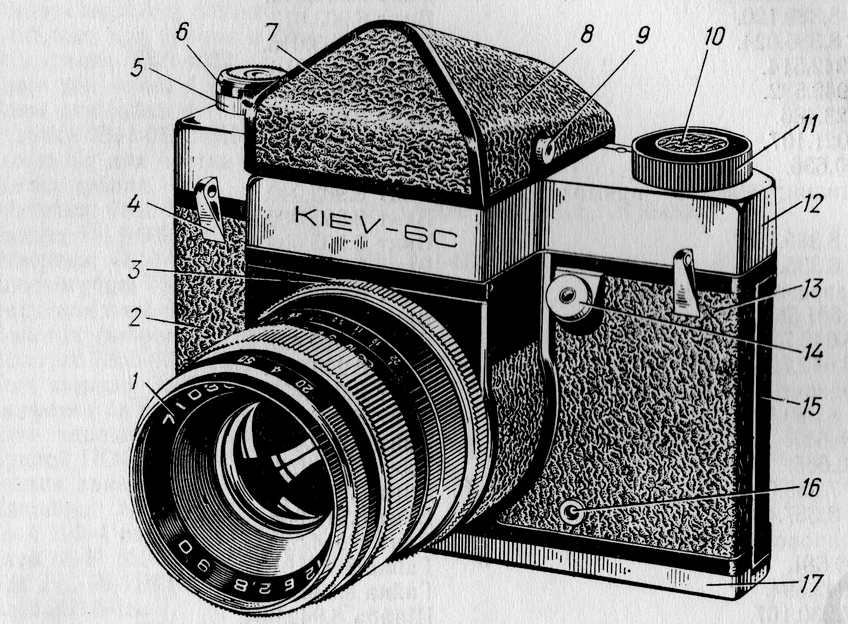

Рис. 1. Фотоаппарат «Киев-6С»

1 — объектив «Вега-12Б» 3.873.029; 2 — обклейка 8.645.616; 3 — кольцо 8.249.337; 4 — ушко 8.669.072; 5 — курок 8.332.290; 6 — гайка 8.935.190; 7 — видоискатель 3.810.004; 8 — обклейка 8.645.620; 9 — кнопка 8.337.571; 10 — заглушка 8.645.612; 11 — шкала выдержек 6.050.618; 12 — винт 8.905.009; 13–17 — остальные детали.

4.2. Снятие видоискателя

Нажать одновременно на две кнопки 9 (рис. 1) видоискателя 7 и снять его с камеры.

4.3. Снятие ручки переключения кадров

Отклеить обклейку 8 (рис. 2) с ручки 7, вывинтить гайку 6 (рис. 5) и винт 7. Снять ручку 4 вместе с пружиной 5.

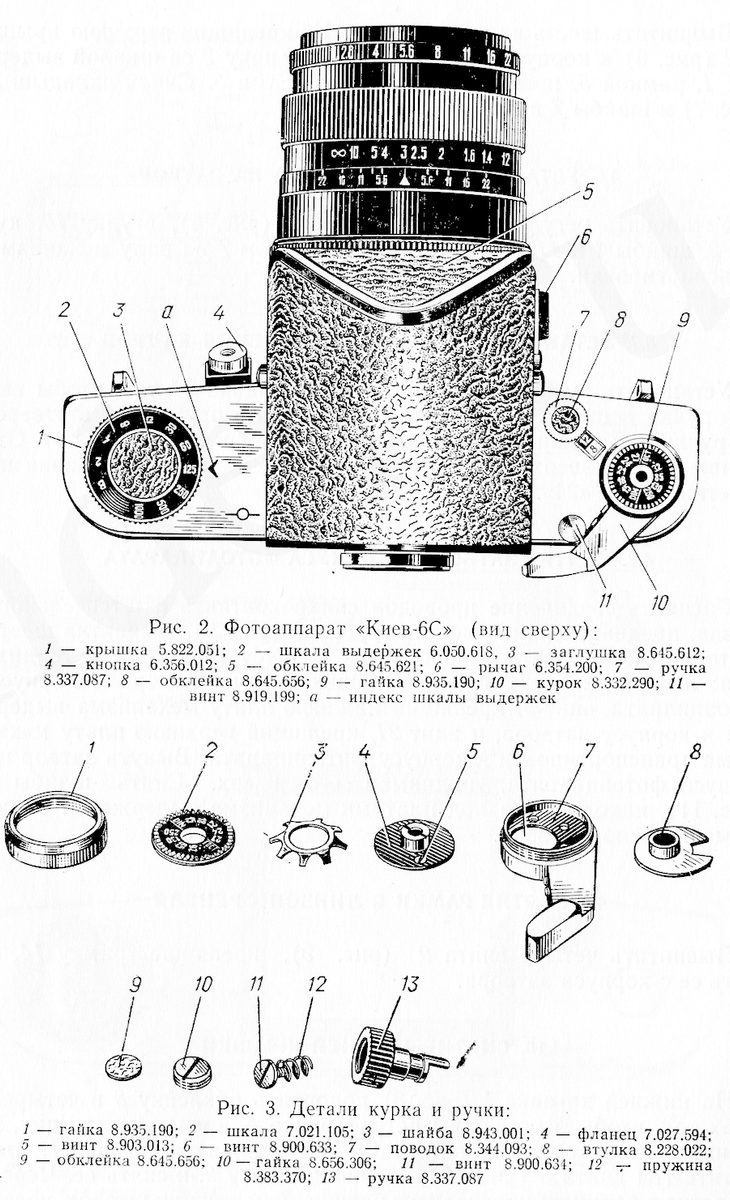

Рис. 2. Вид сверху • Рис. 3. Детали курка и ручки

4.4. Снятие курка взвода с затвора

Свинтить гайку 9 (рис. 2) с курка 10, снять шкалу 2 (рис. 3) и шайбу 3. Вывинтить два винта 4 (рис. 4) и снять фланец 5. Вывинтить винт 7 ключом 7812-4629, снять курок 2 вместе с шайбами 1 и 11. Снять втулку 10 и регулировочные шайбы 9.

4.5. Снятие верхней крышки

Вывинтить шесть винтов 12 (рис. 1), крепящих верхнюю крышку 2 (рис. 6) к корпусу. Снять крышку со шкалой выдержек, рамкой, щитком и упорами. Снять вкладыш 9 (рис. 7) и шайбы 7 и 8.

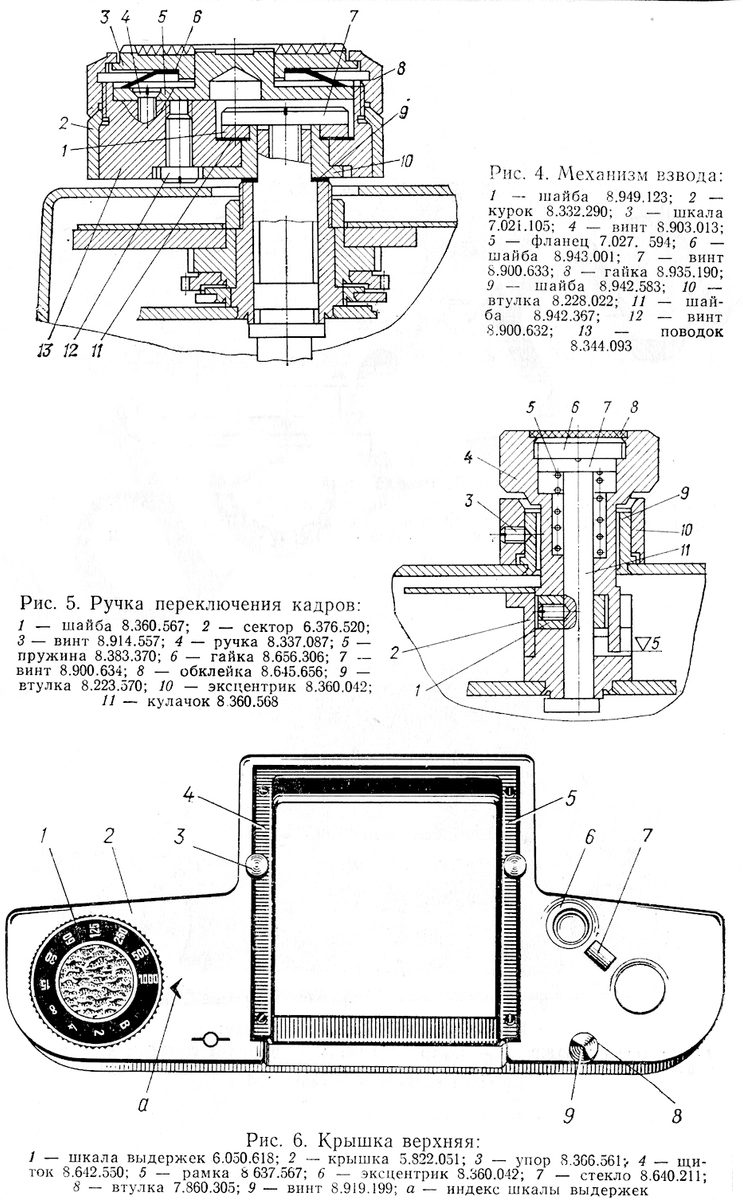

Рис. 4. Механизм взвода • Рис. 5. Ручка переключения кадров • Рис. 6. Крышка верхняя

4.6. Установка курка взвода на затвор

Установить регулировочные шайбы 9, втулку 10, курок 2, шайбы 1 и 11. Закрепить курок винтом 7 на валу механизма транспортировки.

4.7. Установка ручки переключения кадров

Установить ручку 4 на ось кулачка 11 так, чтобы выступ вошёл в паз шайбы 1. Установить пружину 5. Закрепить винтом 7. Проверить переключение на отметки «12» и «24».

4.8. Снятие затвора с корпуса фотоаппарата

Распаять соединение проводов синхроконтакта (предварительно сместив трубку 1, рис. 9). Вывинтить шесть винтов (12, 28, 5, 21). Вынуть затвор вверх. Снять шайбы 1 (рис. 11).

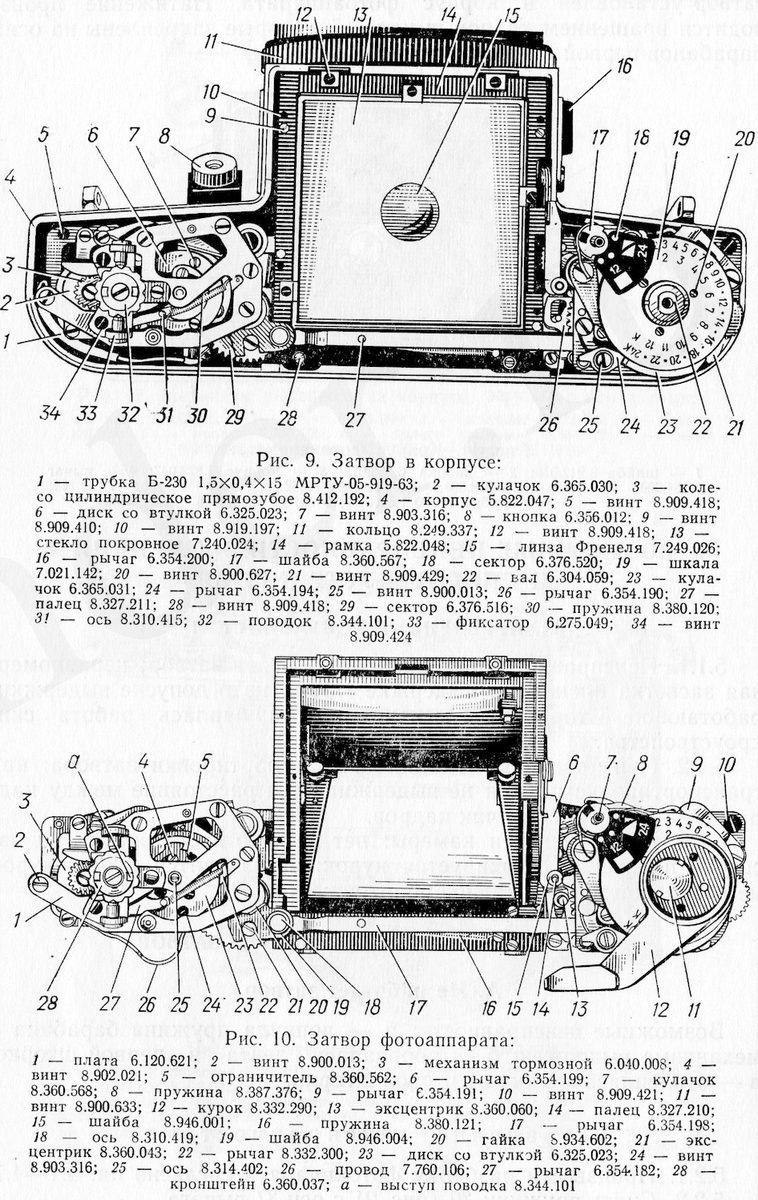

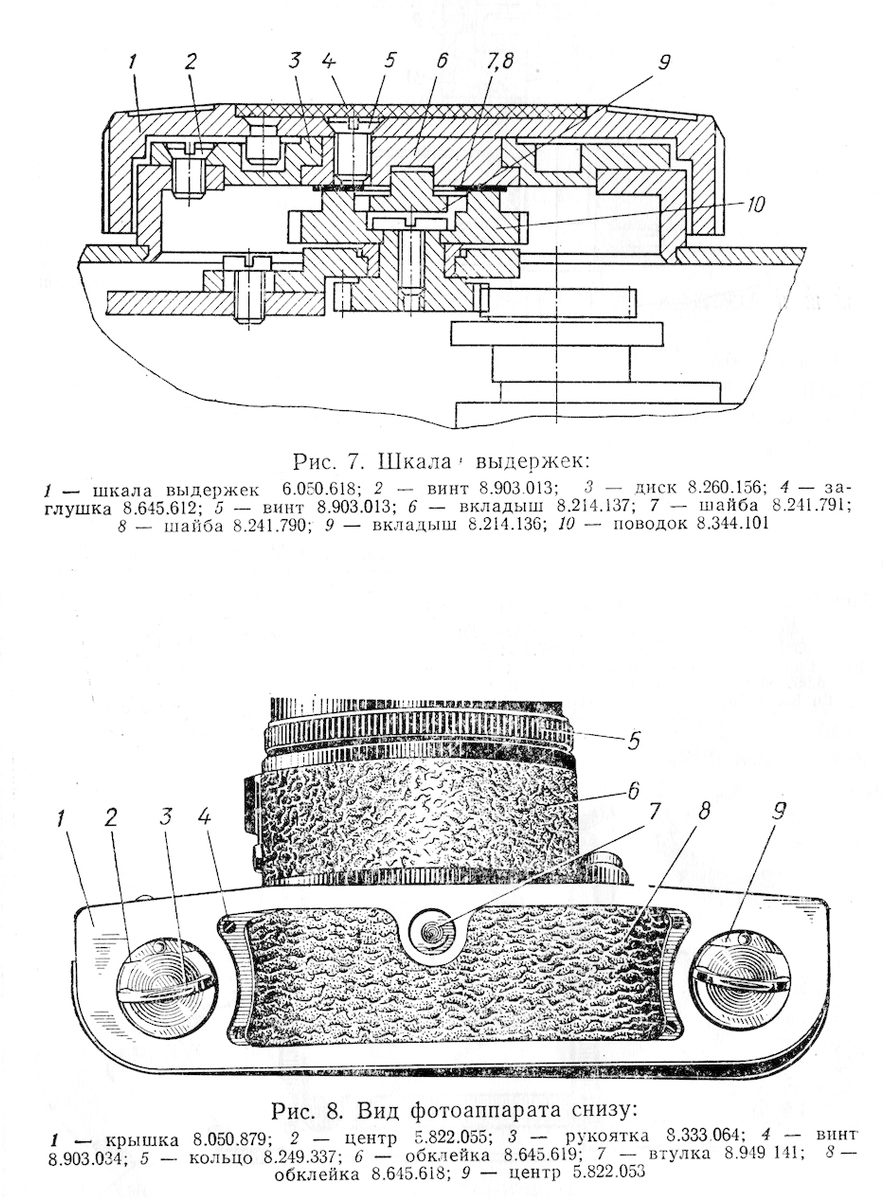

Рис. 7. Шкала выдержек • Рис. 8. Вид снизу • Рис. 9. Затвор в корпусе • Рис. 10. Затвор фотоаппарата

4.9. Снятие рамки с линзой Френеля

Вывинтить четыре винта 9 (рис. 9) и снять рамку 14.

4.10. Снятие нижней крышки

Подорвать обклейку 8 в четырёх углах, вывинтить винты 4. Снять крышку 1. Вывинтить три винта 3 (рис. 20) и снять плату 2. Через отверстие производится натяжение пружин шторок вращением храповых колёс 5.

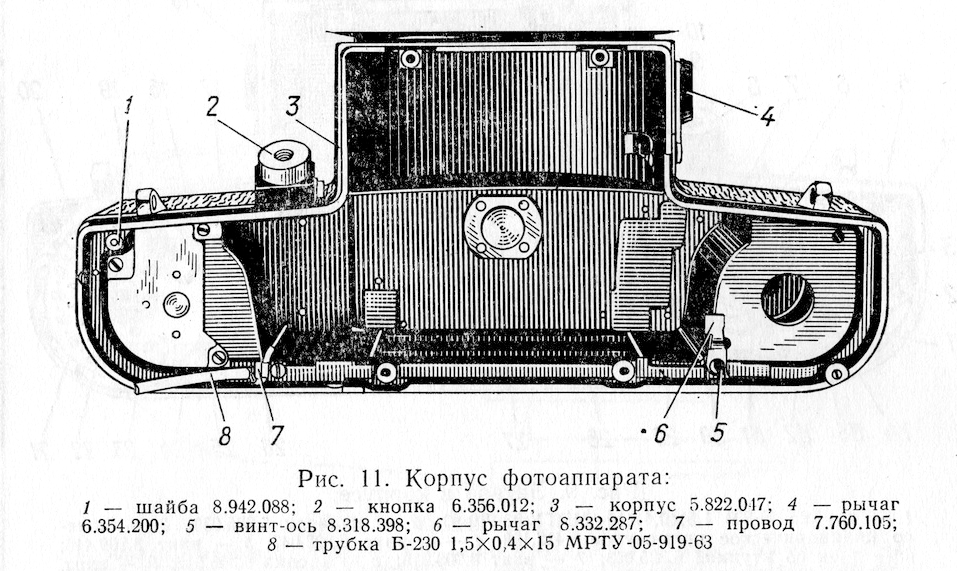

Рис. 11. Корпус фотоаппарата

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

5.1. Перечень неисправностей

5.1.1. Затвор: не работает; неравномерная засветка на 1/30 с; выдержки с тормозным механизмом не в допуске; нарушена работа синхроустройства.

5.1.2. Механизм транспортировки: не выдерживается расстояние между кадрами; не работает счётчик кадров.

5.1.3. Камера: нет резкого изображения; не блокируется/не взводится курок; курок не возвращается.

5.2. Устранение неисправностей затвора

А. Не работает затвор

Возможные причины: а) лопнула пружина барабана; б) оборвалась лента первой шторки; в) отклеилась планка второй шторки.

Устранение а (пружина):

  1. Разобрать по пп. 4.1–4.7.
  2. Снять пружину 30 (рис. 9).
  3. Снять плату 1 (5 винтов).
  4. Снять диск 6 с ограничителем.
  5. Заменить пружину 13 (рис. 18), смазать маслом «В».
  6. Собрать, натянуть пружину (окончательно при регулировке 1/1000 с).
  7. Проверить по пп. 6.3–6.5, 6.7–6.8, 6.10–6.14, 7.1–7.2.

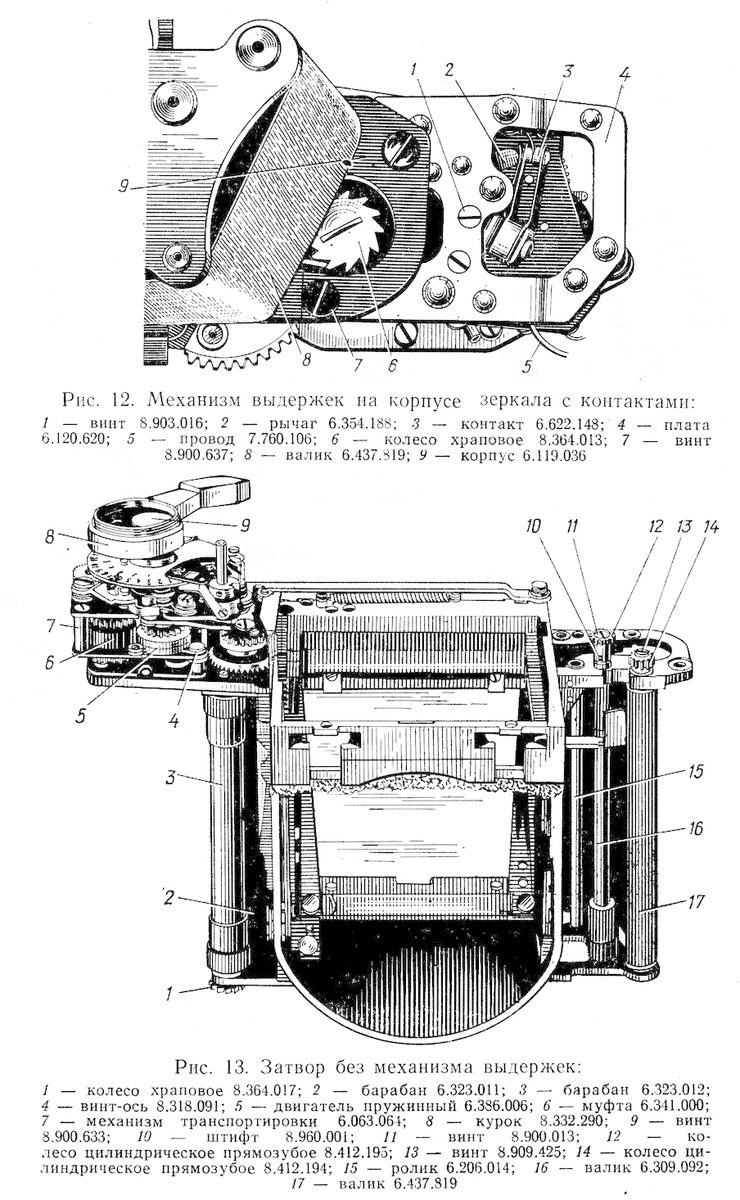

Рис. 12. Механизм выдержек с контактами • Рис. 13. Затвор без механизма выдержек

Устранение б (лента): заменить ленту, вклеить штифт клеем НТ-1, выдержать размеры 10,3 мм и 6,3 мм калибрами 8159-4038/4039А, натяжение 1-й шторки 85±10 гс, 2-й — 100±10 гс.

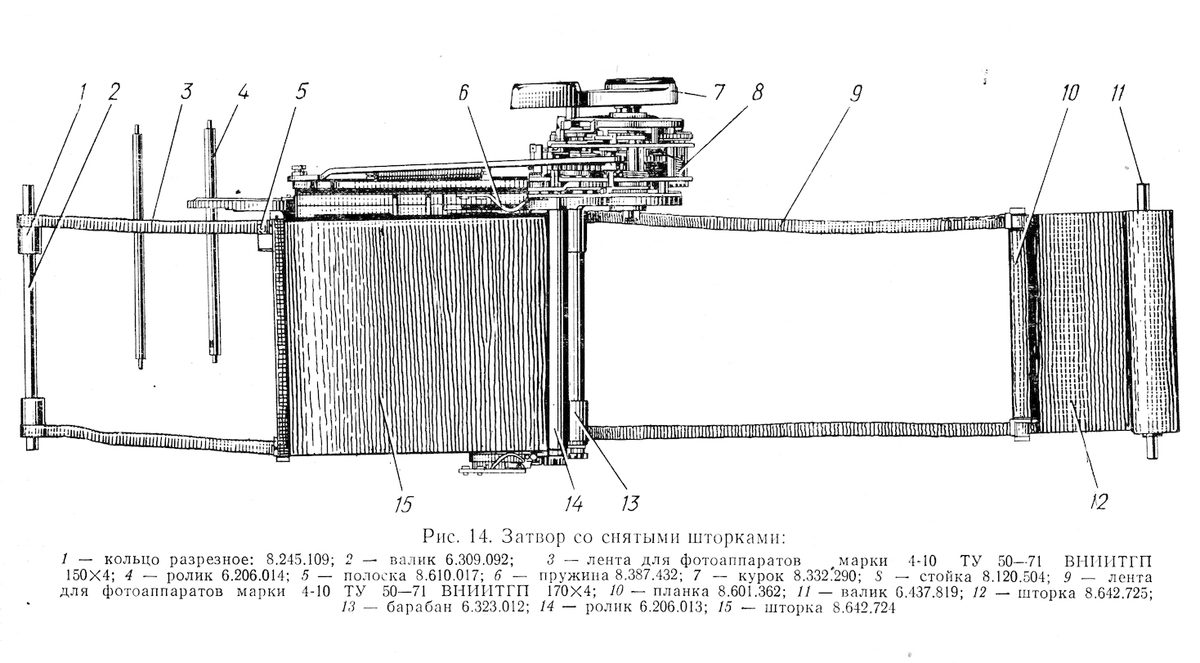

Рис. 14. Затвор со снятыми шторками (ленты, валики, планки)

Устранение в (планка 2-й шторки): полная разборка механизма выдержек, замена/переклейка лент, перезацепление зубчатых колёс с сохранением размеров 10,3/6,3 мм.

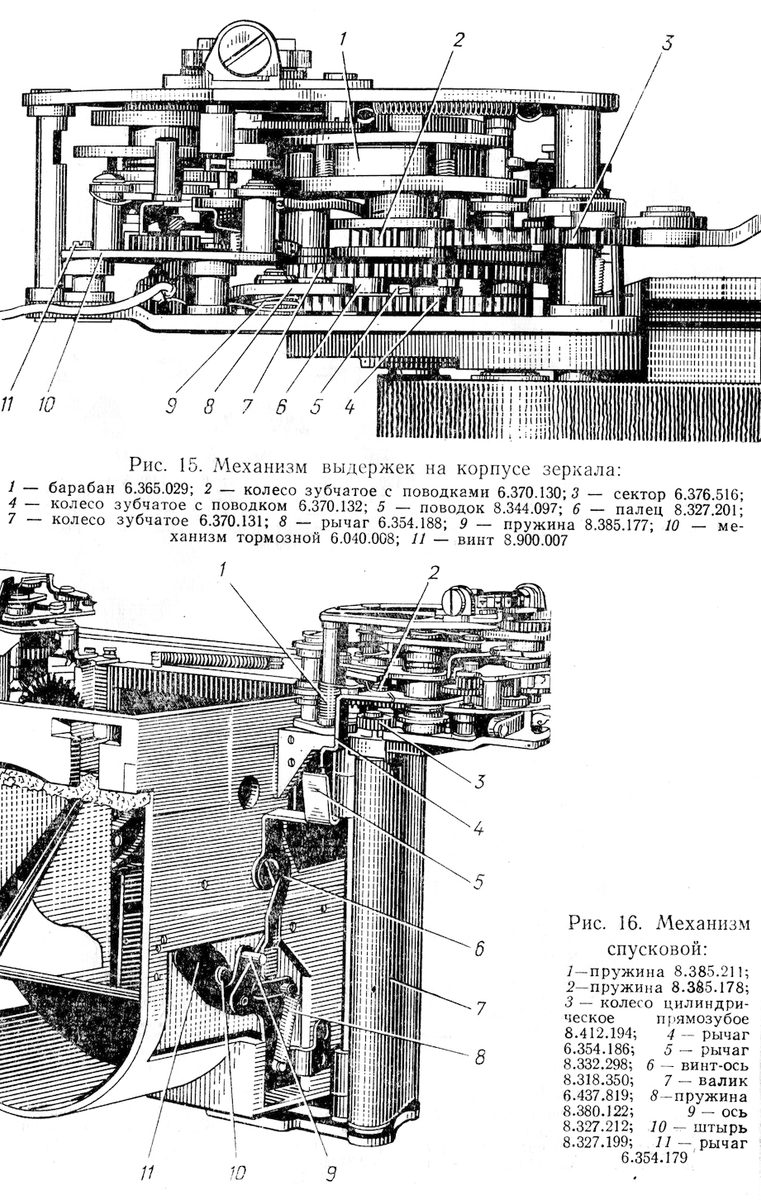

Рис. 15. Механизм выдержек • Рис. 16. Механизм спусковой

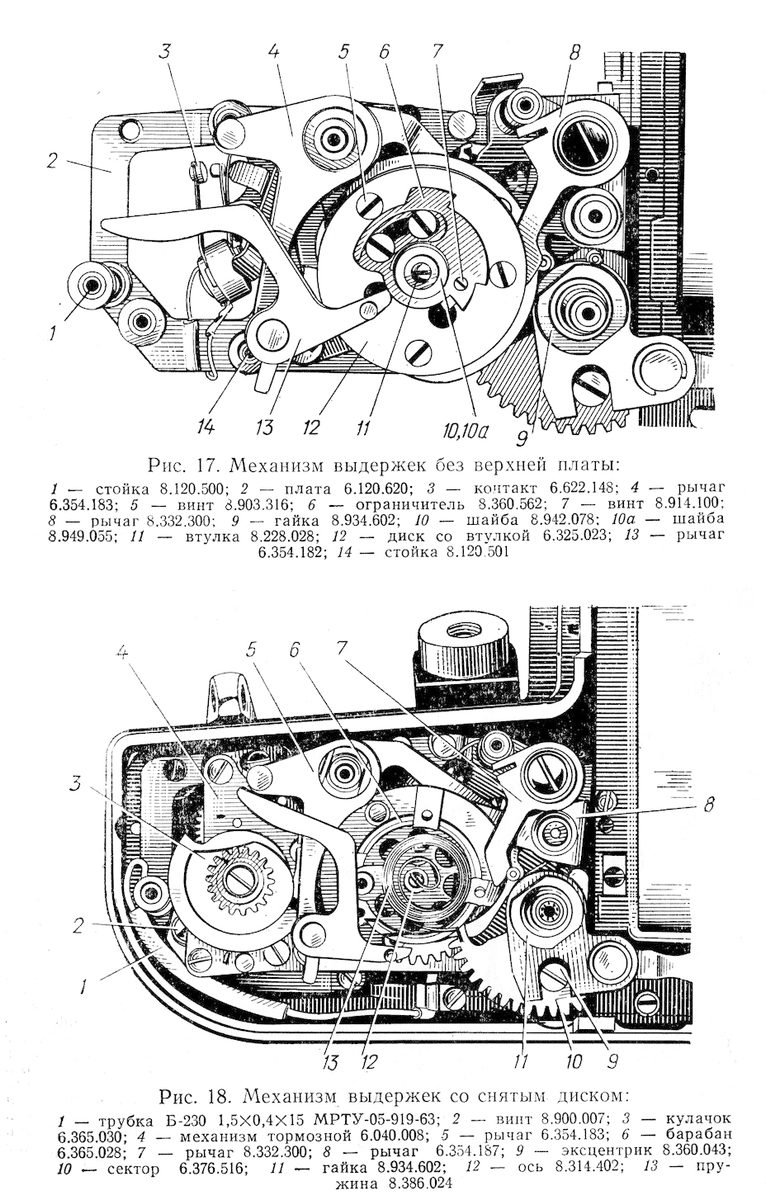

Рис. 17. Механизм выдержек без верхней платы • Рис. 18. Со снятым диском

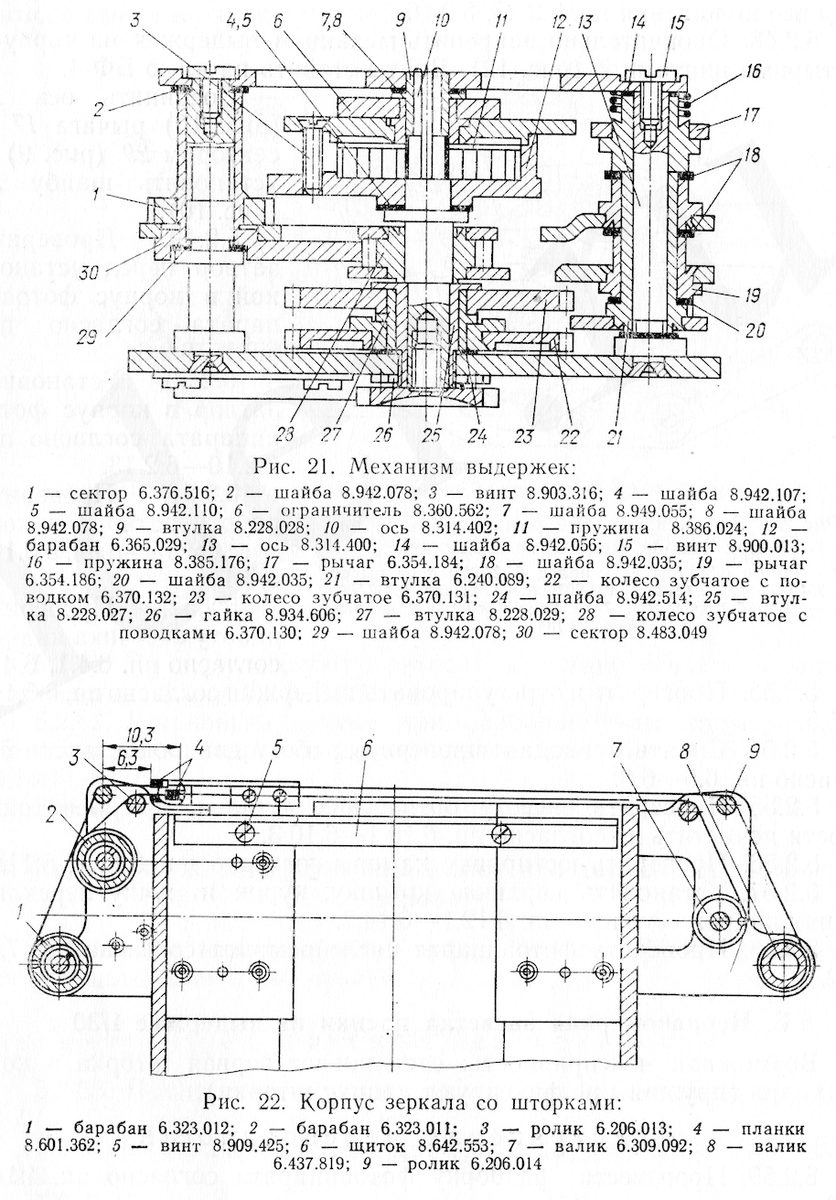

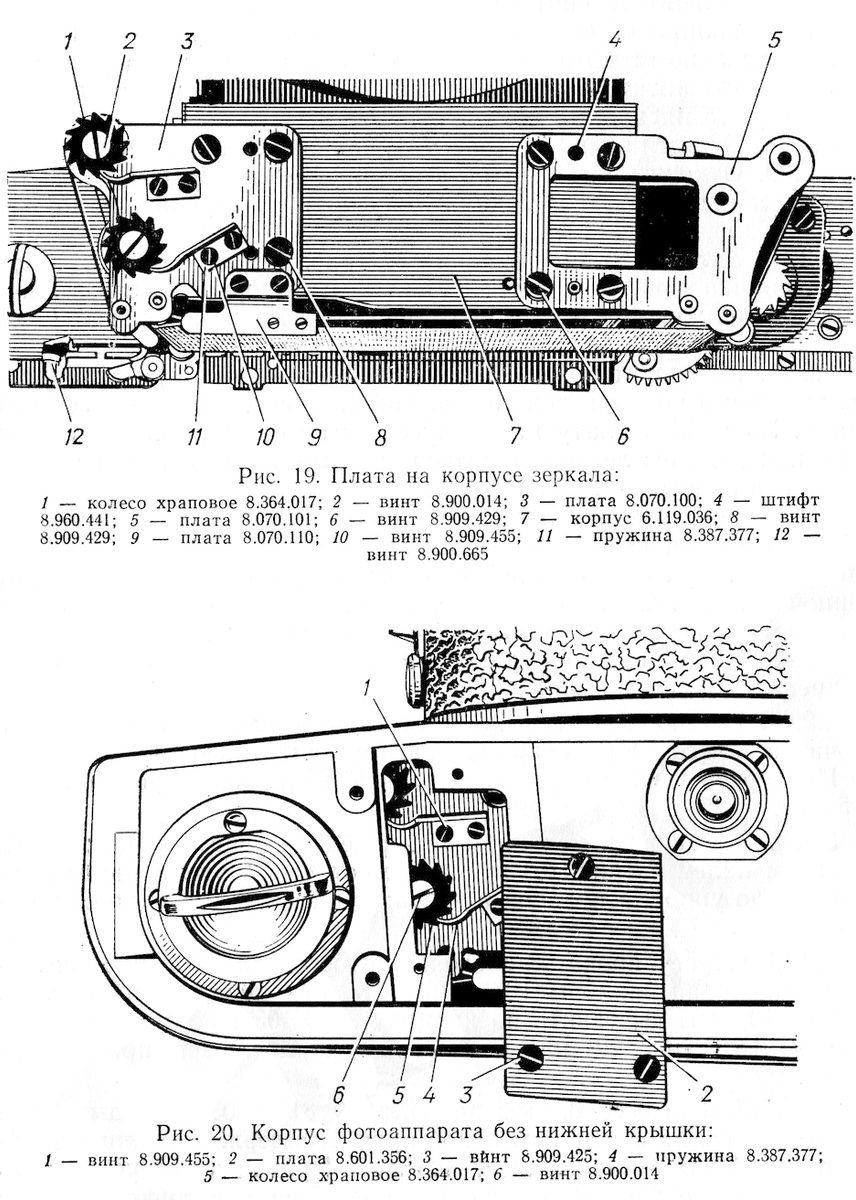

Рис. 19–22. Плата, корпус, механизм выдержек, шторки (размеры 10,3 и 6,3 мм)

Б. Неравномерная засветка на 1/30 с

Отскакивает 1-я шторка. Отрегулировать подгибкой пружин 6 (рис. 14).

В. Выдержки с тормозным механизмом не в допуске

Муфта 15 (рис. 25) не фиксируется. Промыть/заменить муфту, проверить плавность, зазор ≥ 0,05 мм.

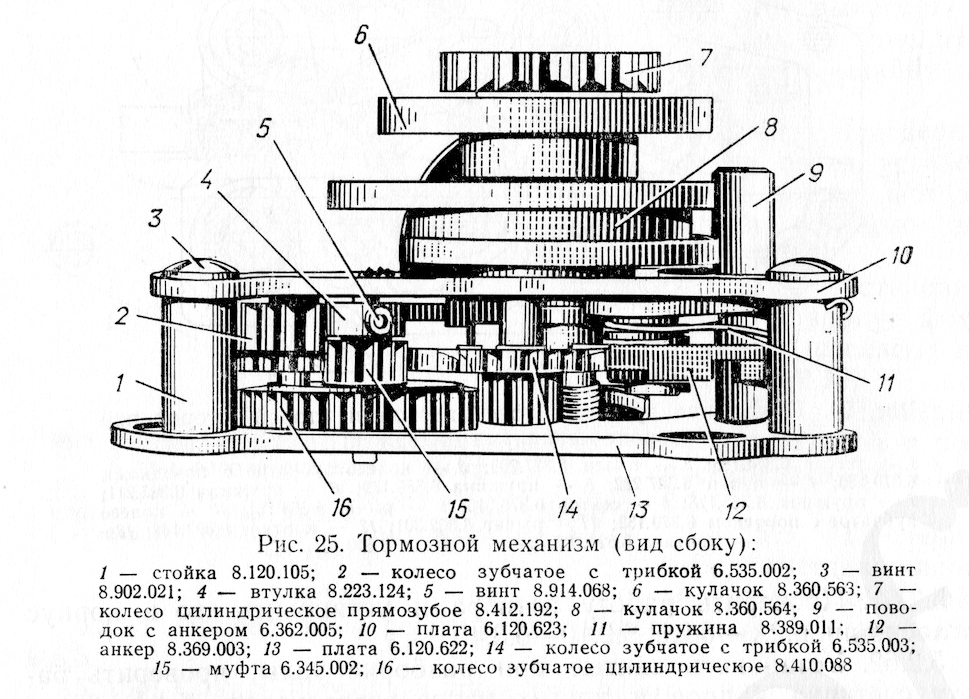

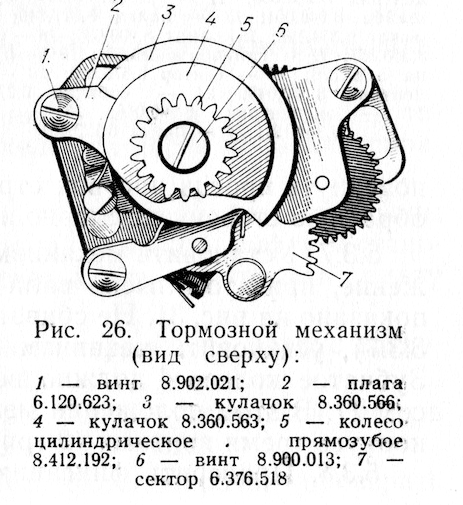

Рис. 25. Тормозной механизм (сбоку) • Рис. 26. Вид сверху

Г. Нарушена работа синхроустройства

Заменить контакты 13/14 (рис. 24), выставить зазор 0,5–0,6 мм.

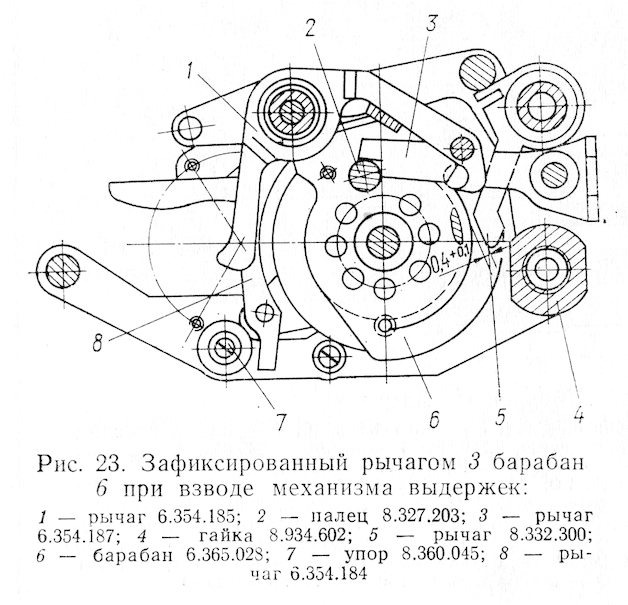

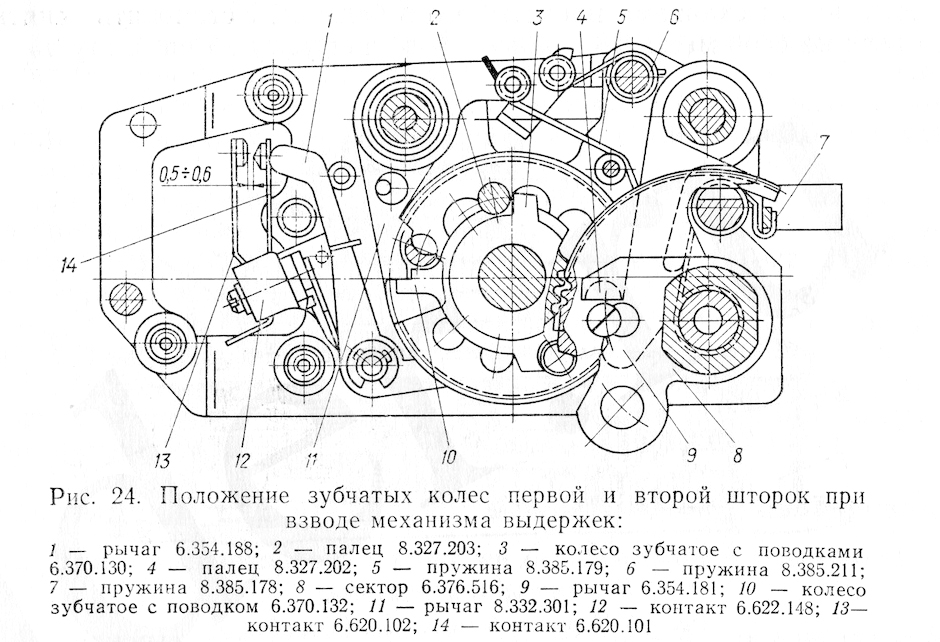

Рис. 23. Фиксация барабана • Рис. 24. Положение зубчатых колёс и контактов

5.3. Устранение неисправностей механизма транспортировки

А. Не выдерживается расстояние между кадрами

а) Лопнула пружина пружинного двигателя 5 (рис. 13) — заменить (рис. 37).
б) Вышла из строя муфта 6 — разобрать, промыть/заменить (рис. 36).

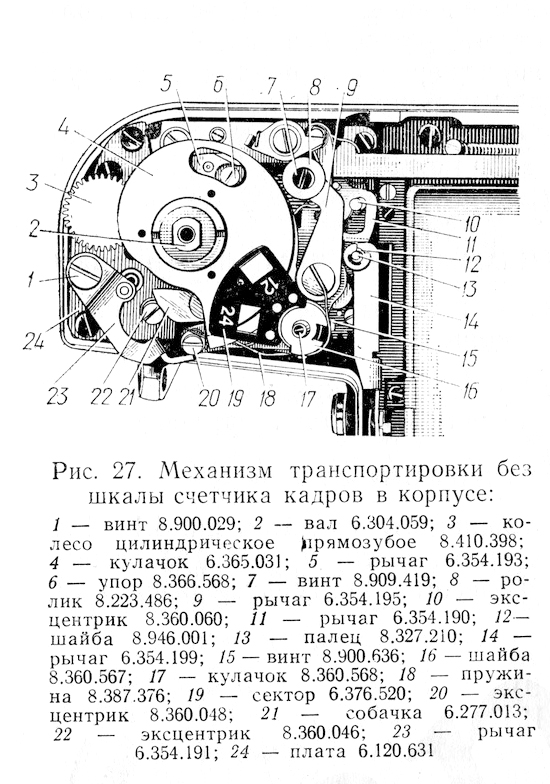

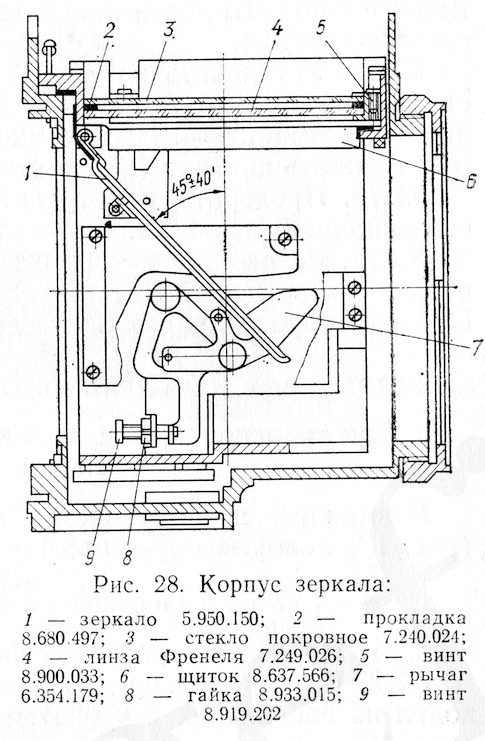

Рис. 27. Механизм транспортировки • Рис. 28. Корпус зеркала

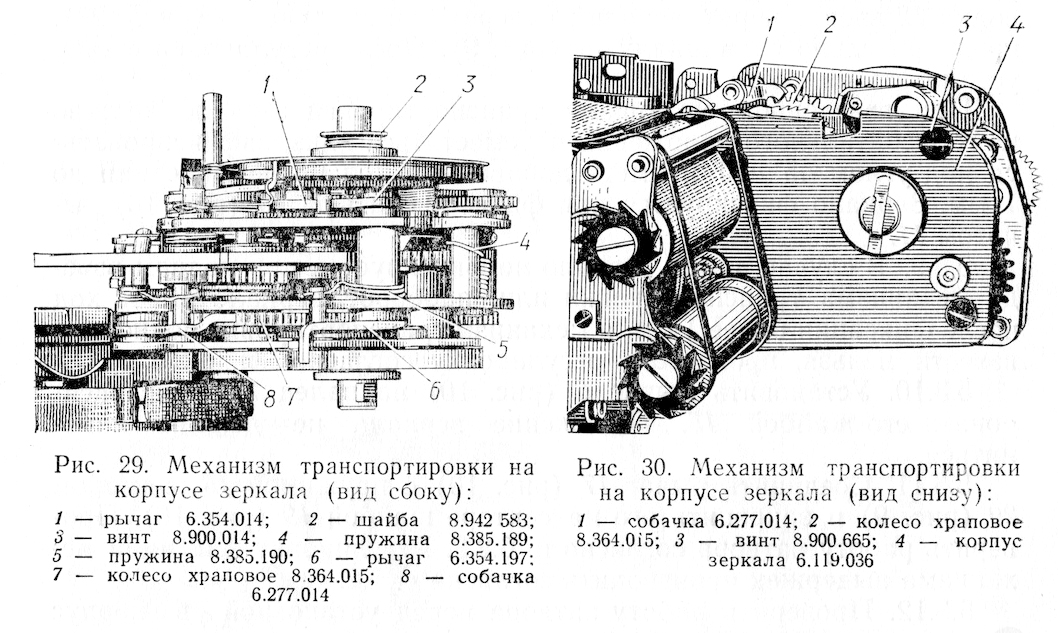

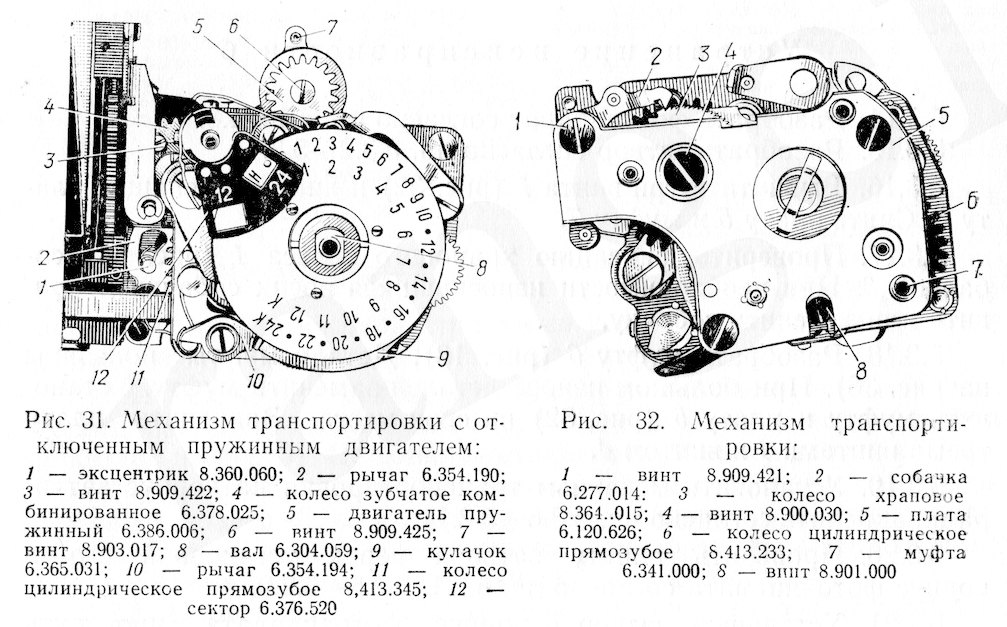

Рис. 29–32. Механизм транспортировки (виды, с отключённым двигателем)

Б. Не работает счётчик кадров

а) Храповое колесо не фиксируется — подогнуть рычаг (зазор 0,1–0,3 мм).
б) Сбились эксцентрики 20/22 (рис. 27) — отрегулировать по п. 6.4.2.

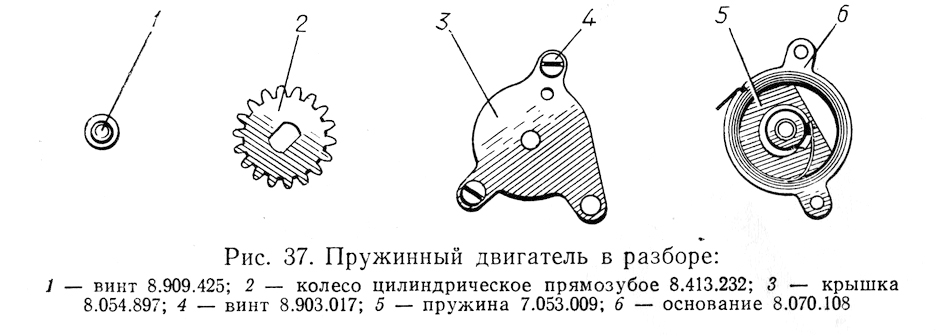

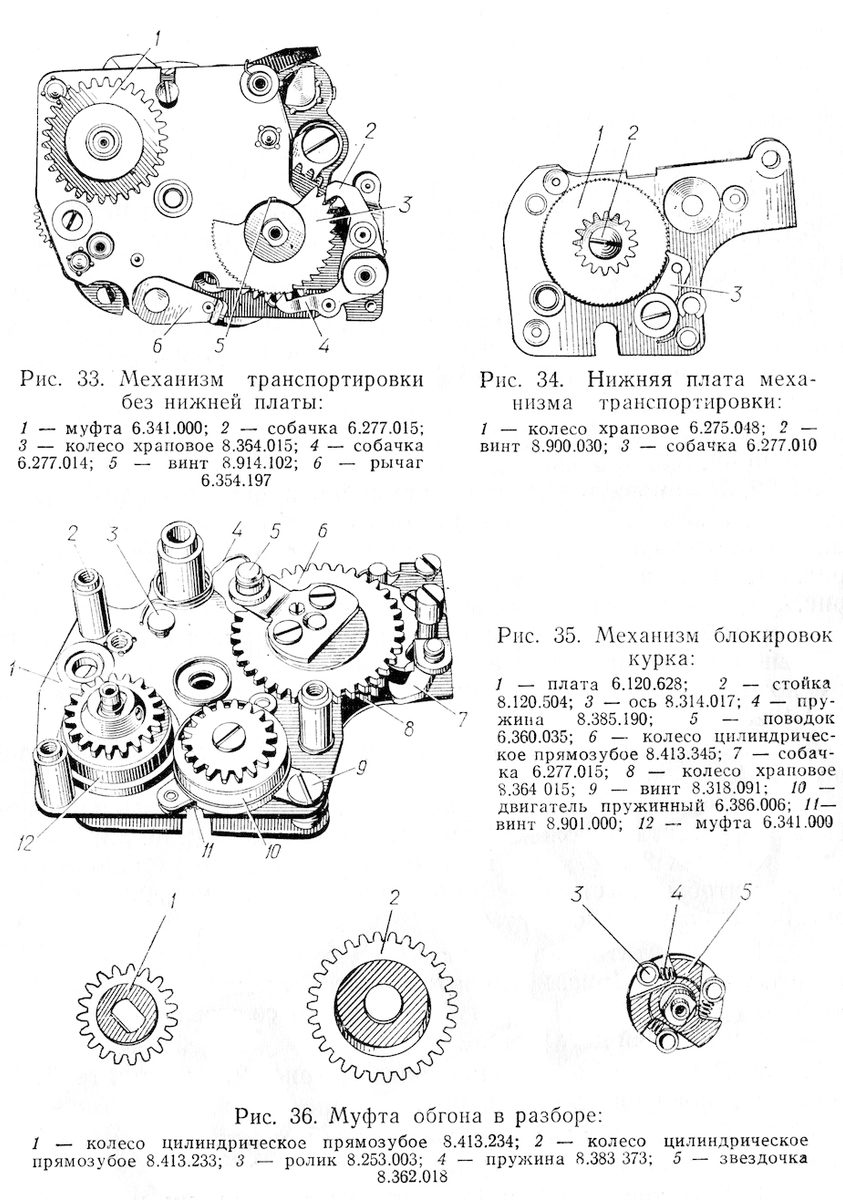

 Рис. 33–37. Детали механизма транспортировки, муфта обгона, пружинный двигатель

5.4. Устранение неисправностей камеры

А. Нет резкого изображения

а) Нарушен рабочий отрезок (74±0,03 мм) — проверить по п. 6.1, отрихтовать.
б) Сбилась юстировка — проверить угол зеркала 45°±40′, почистить оптику, отъюстировать по пп. 6.9–6.11.

Б. Не блокируется курок

Износ зубьев храпового колеса 3 и собачки 2 (рис. 33) — заменить.

В. Не взводится курок

Планки шторок заскакивают — отрегулировать пружины 6 (рис. 14).

Г. Курок не возвращается

Сбился эксцентрик 6 (рис. 6) — установить правильное положение.

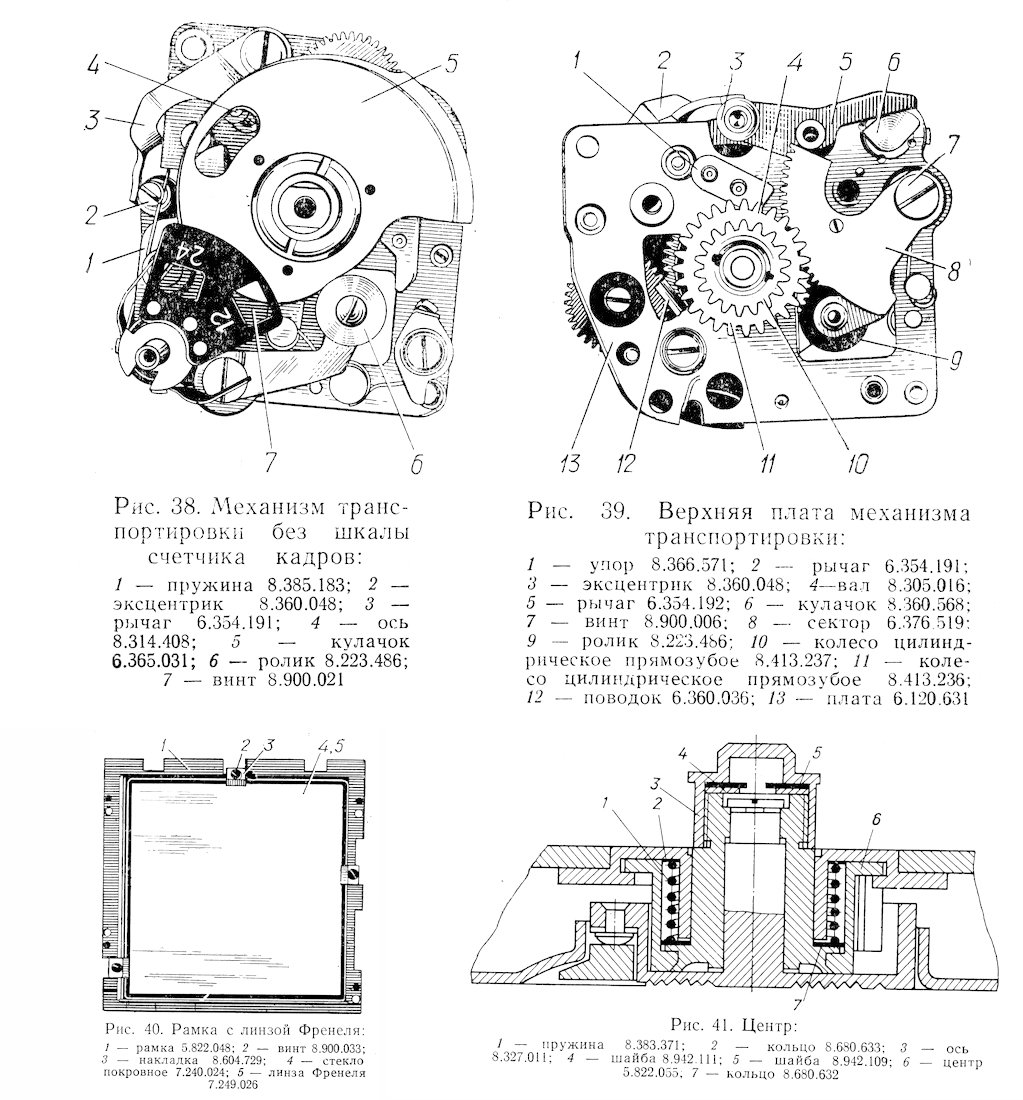

Рис. 38–41. Механизм транспортировки, рамка Френеля, центр

6. СБОРКА ФОТОАППАРАТА ИЗ ОСНОВНЫХ УЗЛОВ

6.1. Проверка рабочего отрезка

Рабочий отрезок 74±0,03 мм (расстояние от опорной плоскости объектива до плоскости нижних полозков). Непараллельность ≤ 0,02 мм. Размер 0,3+0,02 мм от нижних до средних полозков. Ролики — в одной плоскости (утопание ≤ 0,04 мм).

6.2. Проверка работы затвора перед установкой

Проверить блокировку курка, полный взвод, фиксацию зеркала под 45°±40′ (добавочный ход ≈1 мм), фиксацию пальцев и зубчатых колёс (добавочный ход ≤0,5 мм), последовательность спуска, размеры шторок 10,3/6,3 мм, натяжение, параллельность планок.

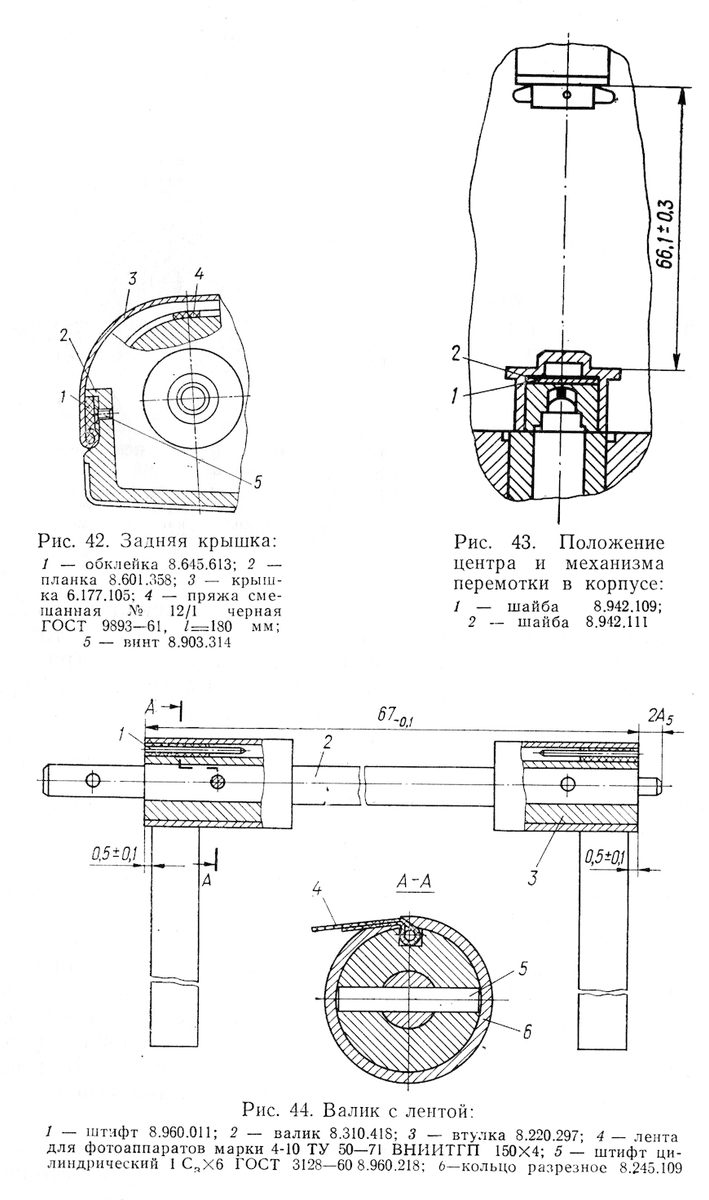

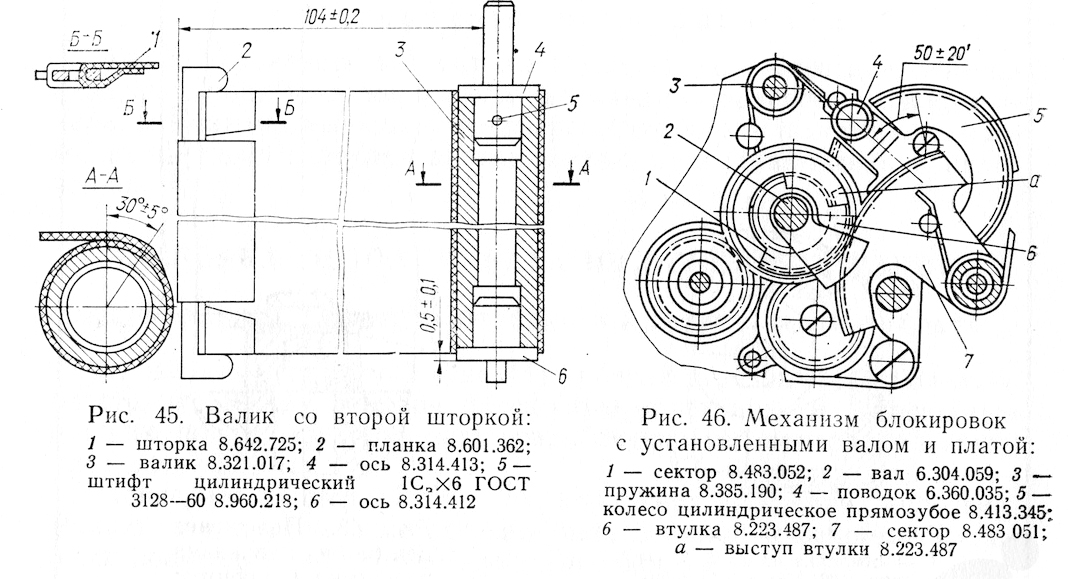

Рис. 42. Задняя крышка • Рис. 43. Центр • Рис. 44. Валик с лентой

Рис. 45. Валик со 2-й шторкой • Рис. 46. Механизм блокировок

6.3–6.5. Проверка в корпусе, счётчик, выдержки

Плавный взвод, автоматический возврат курка, правильный отсчёт 12/24 кадра. Выдержки проверять на ТЛ-1588А. Допуски:

Номинал, сОтклонение (лог. ед.)
1/1000, 1/500, 1/4, 1/20,15–0,22
1/250 … 1/80,114–0,155

Отношение max/min ≤ 1,5. Регулировка натяжением пружин барабанов и положением тормозного механизма.

6.6–6.8. Синхроконтакт

Пайка проводов, изоляция ≥ 100 МОм, замыкание при полностью открытом кадре (≥ 2,5 мс), время открытия кадра на 1/30 с ≥ 4 мс.

6.9. Положение зеркала 45°±40′

Проверка на КЮ-746, регулировка винтом 9 (рис. 28) ключом 7812-4532.

6.10. Чистка оптики

Спирто-петролейная смесь, ватные тампоны. Мазки не допускаются.

6.11. Юстировка камеры

На КЮ-737 по микрорастру и матовому стеклу. Допуск несовпадения плоскостей 0,02 мм.

6.12–6.14. Установка крышки, курка, ручки

Поводок на 1/1000 с, совмещение вкладышей, крепление 6 винтами. Курок и ручка — по пп. 4.6–4.7. Обклейки — клеем КР-5-18.

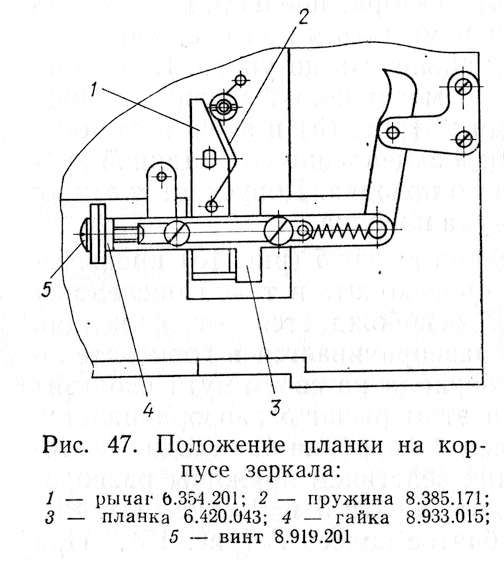

Рис. 47. Положение планки на корпусе зеркала

7. ПРОВЕРКА ФОТОАППАРАТА ПОСЛЕ РЕМОНТА

7.1. Проверка на светонепроницаемость

Зарядить плёнку 65 ед. ГОСТ. 4 взвода + 3 спуска. Полностью открыть диафрагму. Выдержать 5 мин при взведённом и 5 мин при спущенном затворе в установке ЗФК-М-5сб.

7.2. Проверка разрешающей способности

Три снимка щита с мирами ГОИ (НО 1671—56) с 2,5 м при полном отверстии + два снимка на бесконечность (коллиматор). Три снимка экрана осветителя УП-1580. Проявить в «АГФА» 12 мин при 20±1 °C. Проверить отсутствие засветок, соответствие паспортной разрешающей способности, расстояние между кадрами и равномерность плотности.
